Endüstriyel Alüminyum Profiller için CNC Daire Testere

Teknik Özellikler

Testere Nasıl Çalışır?

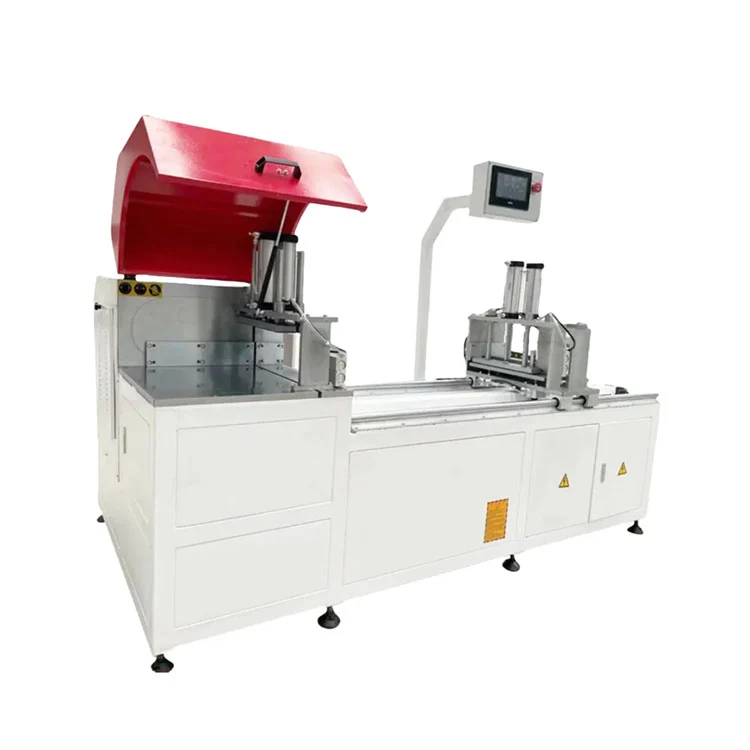

The Endüstriyel Alüminyum Profiller için CNC Daire TestereProfili, dokunmatik ekranda girilen uzunluğa göre testere bıçağının altına konumlandıran servo tahrikli bir besleme ekseni ile çalışır. Operatör alüminyum ekstrüzyonu giriş silindiri tablasına yükler, kesme programını bellekten seçer veya yeni boyutları girer ve döngüyü başlatır. Pnömatik kelepçeler, profili referans duraklarına karşı tutmak için hem dikey hem de yatay yönlerden bağlanır. Gaz-sıvı sönümleme silindiriyle donatılmış testere kafası, kare, çapaksız bir kesim oluşturmak için kontrollü bir ilerleme hızıyla malzeme boyunca aşağı iner. Atomize bir kesme sıvısı spreyi, kesim sırasında bıçağı ve iş parçasını soğutur. Bıçak geri çekildikten sonra kelepçeler serbest bırakılır ve servo besleme, profili bir sonraki kesme konumuna ilerletir. Standart konfigürasyon 90° ve ±45°'de kesim yapar. Opsiyonel CNC açı modülü ile testere kafası, program kontrolü altında 22,5° ile 157,5° arasında herhangi bir açıda döner.

Anahtar Bileşenler

• Servo besleme ekseni:Bir AC servo motor, profil konumlandırma için X ekseni bilyalı vidasını çalıştırır. Konumlandırma doğruluğu ±0,05 mm olup tekrar kesme toleransı ±0,1 mm dahilindedir. Standart besleme hareket kolları 350 mm'den 6500 mm'ye kadar uzunlukları keser.
• Testere kafası montajı:5,5 kW veya 7,5 kW'lık bir motor, tungsten karbür daire testere bıçağını 2800 rpm'de çalıştırır. Gaz-sıvı sönümleme silindiri, malzeme kalınlığına ve bıçak yüküne uyacak şekilde dikey besleme hızını kontrol eder.

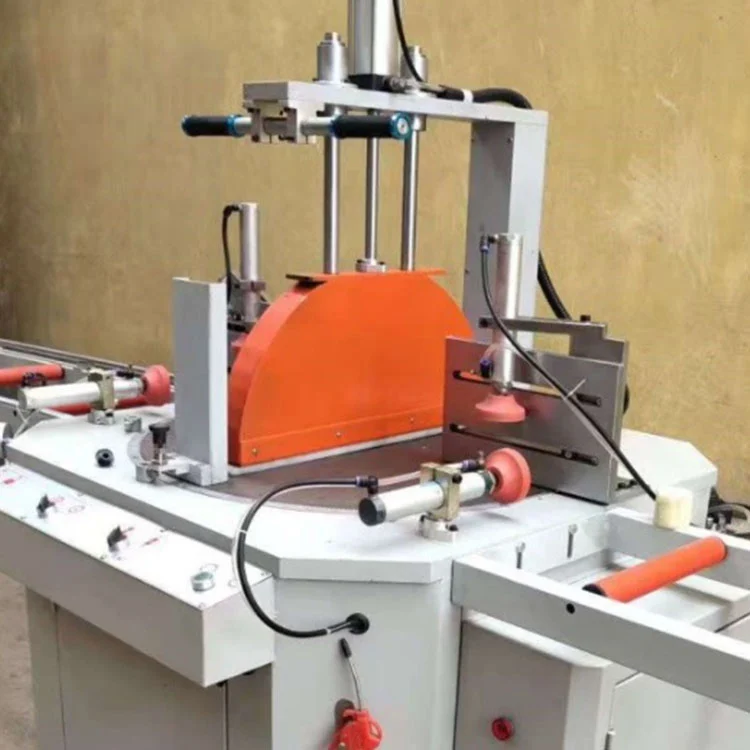

• Pnömatik sıkma sistemi:Yumuşak çeneli ikili dikey ve yatay kelepçeler, profili arka çite ve masaya doğru tutar. Sıkıştırma kuvveti, 0,5 ile 0,8 MPa arasında ayarlanan hava basınç regülatörü sayesinde ayarlanabilir.
• CNC denetleyici ve dokunmatik ekran:10 inçlik çok dilli dokunmatik ekranla eşleştirilmiş içe aktarılmış bir PLC, program depolamayı, uzunluk girişini, açı seçimini ve döngü kontrolünü yönetir. Program aktarımı için USB ve ağ bağlantısı desteklenir.

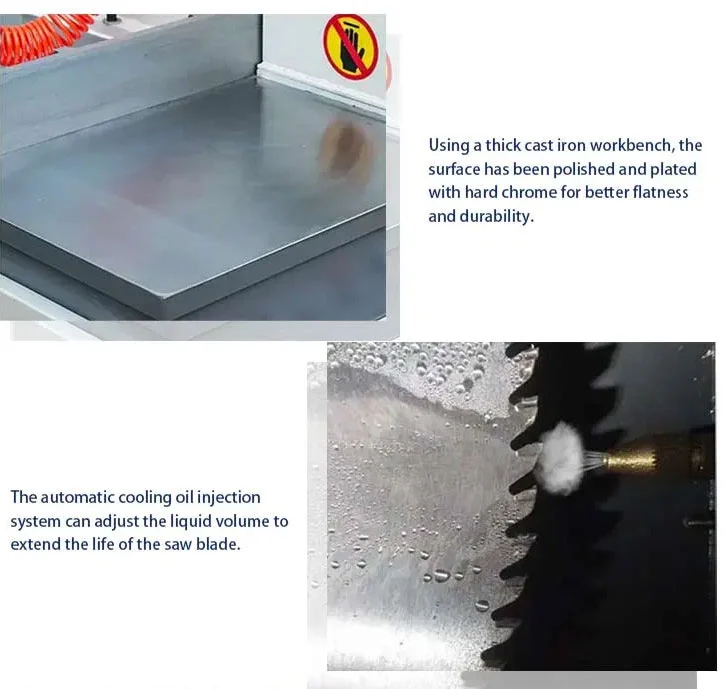

• Soğutma yağlama sistemi:Otomatik atomize kesme sıvısı sistemi, bıçağa ve kesme bölgesine bir yağlayıcı buharı uygular. Bu sürtünmeyi azaltır, bıçağın ömrünü uzatır ve temiz bir kesim yüzeyi oluşturulmasına yardımcı olur.
• Güvenlik muhafazası:Tamamen kapalı bir bıçak koruyucusu kesme alanını kaplar. Acil durdurma düğmesi ve çarpışma koruma sensörü, bıçak yolunda bir engel algılandığında makineyi durdurur.

Endüstriyel Alüminyum Profiller için CNC Daire Testere Standart Aksesuarlar

1. CNC servo besleme kontrol sistemi + 10 inç çok dilli dokunmatik ekran
2. Alüminyum için ithal tungsten karbür daire testere bıçağı
3. Gaz-sıvı sönümlemeli kesme testere kafası tertibatı
4. Yumuşak çizilmez çenelere sahip çift pnömatik otomatik sıkma cihazı
5. Otomatik soğutma yağlama sirkülasyon sistemi
6. Tam kapalı emniyet bıçağı koruyucu kapağı
7. Alüminyum talaş toz toplama boru hattı
8. Acil durdurma düğmesi, çarpışma koruma sensörü
9. Tam İngilizce kullanım ve bakım kılavuzu, yedek parça araç seti

Endüstriyel Alüminyum Profiller için CNC Daire Testere İsteğe Bağlı Yükseltme Modülleri

1. Sıfır kuyruklu kesme yapısı (kalan kuyruk ≤5mm, yüksek malzeme kullanımı)

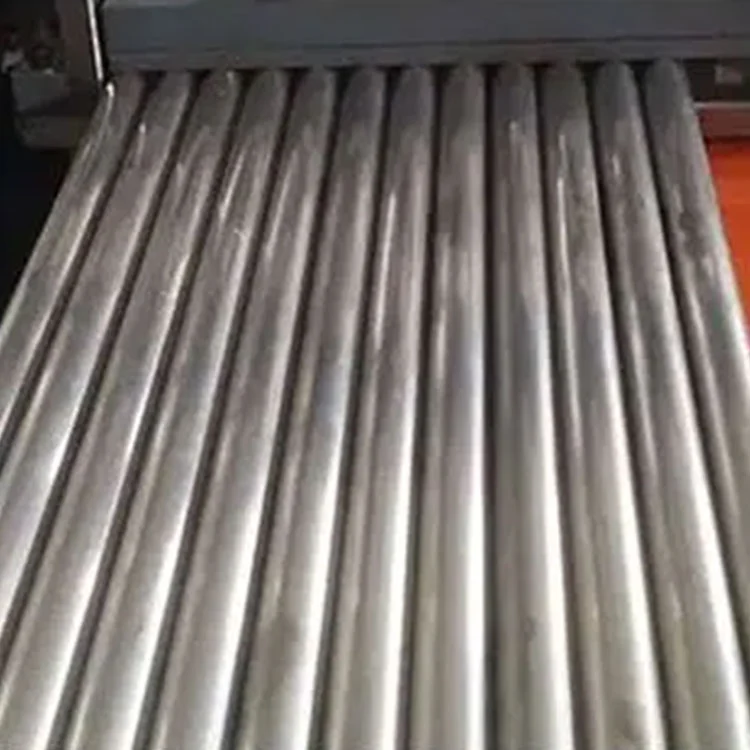

2. 6m uzunluğunda profiller için otomatik yükleme ve boşaltma makaralı konveyör hattı
3. CNC isteğe bağlı açılı kesme modülü (22,5°--157,5°)
4. Büyük kapasiteli çip depolama toz toplayıcı
5. IoT uzaktan çevrimiçi teşhis ve veri istatistikleri modülü
6. Paket çok parçalı senkron sıkma fikstürü
7. 12000 mm'ye kadar özel uzatılmış besleme hareketi

Uygulama Kapsamı

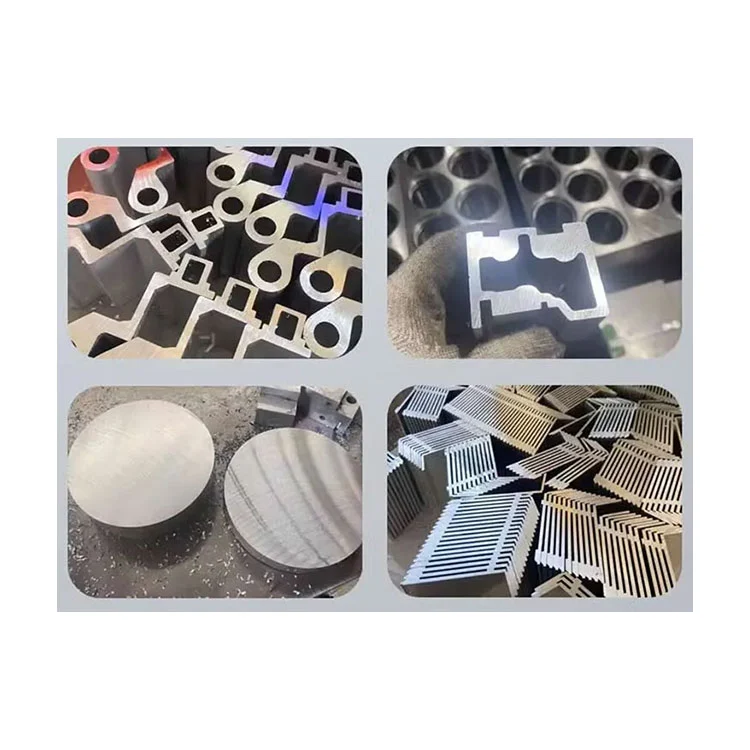

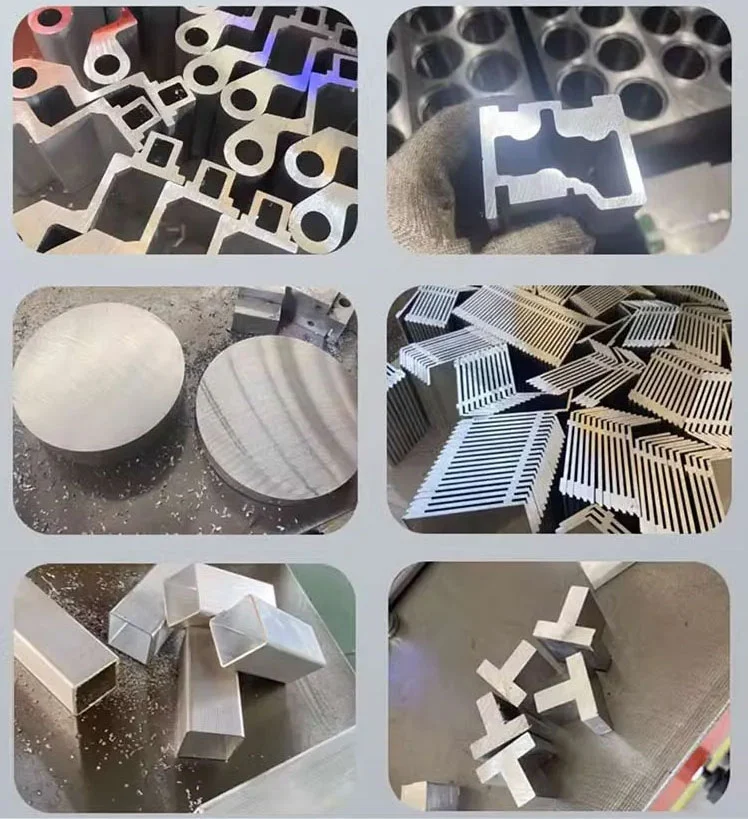

The Endüstriyel Alüminyum Profiller için CNC Daire TestereAlüminyum ekstrüzyonların ileri işleme veya montaj öncesinde uzunluğa kesildiği üretim ortamlarında kullanılır. Tipik kullanım alanları arasında pencere ve kapılar için çerçeve profillerinin kesilmesi, perde duvar dikmeleri ve vasistaslar, endüstriyel alüminyum yapı elemanları, güneş paneli montaj rayları ve mimari dekoratif profiller yer alır. Testere, kesit kapasitesi dahilinde dolu ve içi boş alüminyum profilleri, termal kırılma profillerini ve hafif bakır veya PVC ekstrüzyonlarını işleyebilmektedir. İsteğe bağlı isteğe bağlı açı modülü ile üçgen uçlu çerçeveler, trapez pencereler ve çok kenarlı mimari montajlar için açılı kesimler de üretir.

Hizmetimiz

1. İşletmeye alma tarihinden itibaren en az bir yıl garantilidir.
2. Satış öncesinde, sırasında ve sonrasında ücretsiz danışmanlık.
3. Ücretsiz proje planlama ve yerleşim tasarımı.
4. Tüm işlevler belirtildiği gibi çalışana kadar ücretsiz ekipman hata ayıklaması.
5. Uzun mesafe nakliye düzenlemelerinin ücretsiz koordinasyonu.
6. Ekipmanın çalıştırılması ve bakımı konusunda ücretsiz eğitim.
7. Bir yıllık tam garanti ve ömür boyu bakım servisi.
