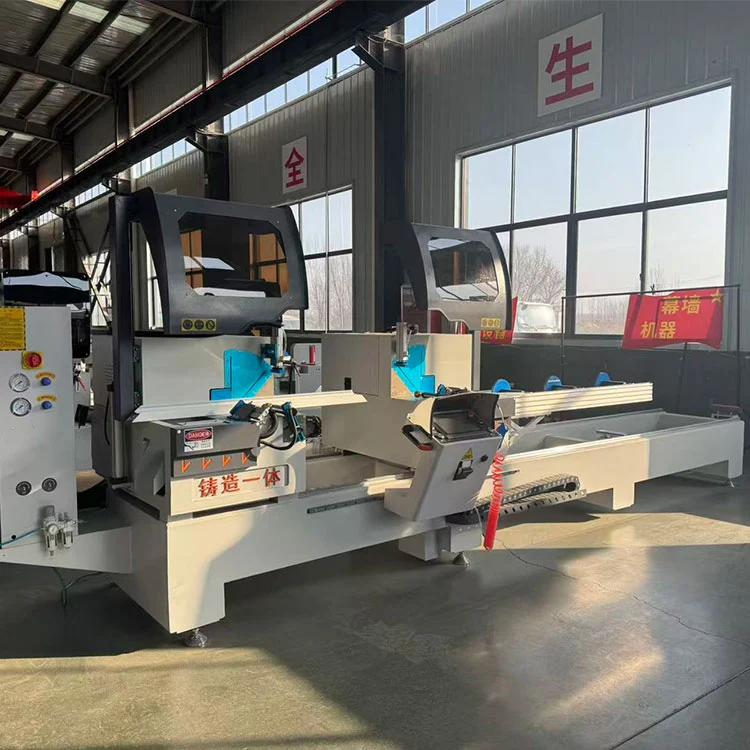

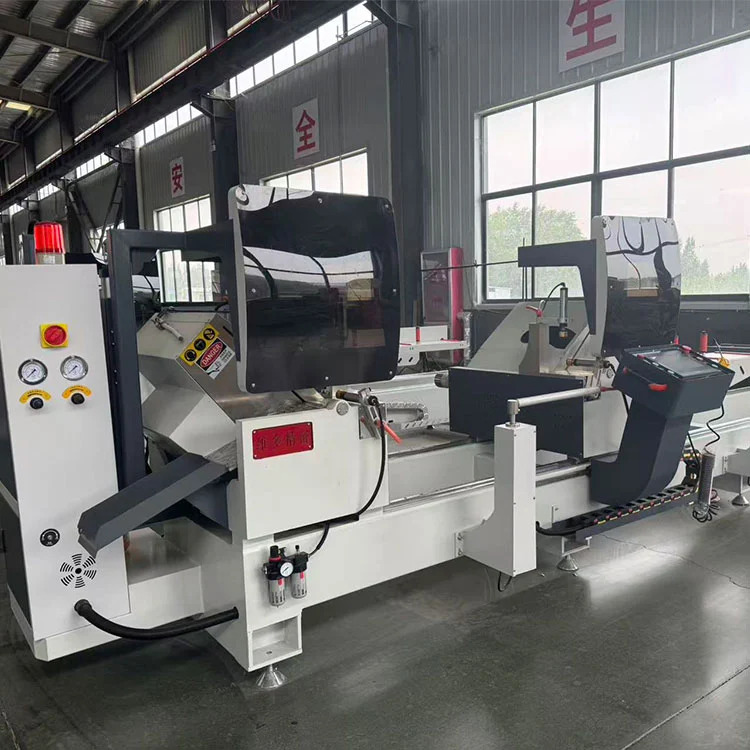

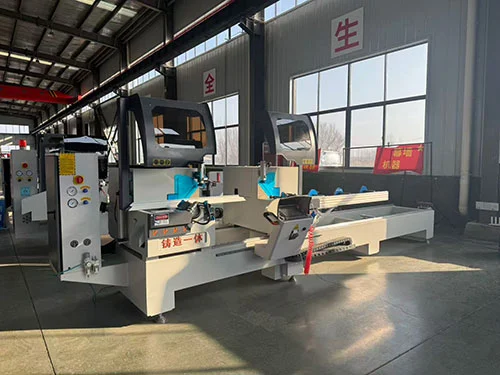

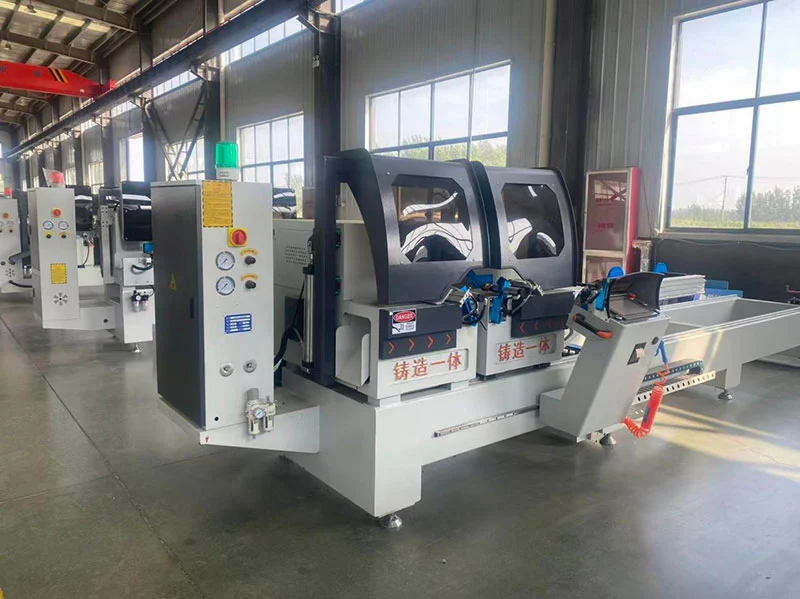

Pencere Çerçevesi Üretimi için Çift Gönye Testere
Pencere Çerçevesi Üretimi için 45&90 Derece Çift Gönye Testere, pencere, kapı ve giydirme cephe imalatında alüminyum, PVC, UPVC ve ısı yalıtımlı profiller için tasarlanmış ağır hizmet tipi, yüksek hassasiyetli çift kafalı kesme makinesidir. Maksimum verimlilik için hem tek kafalı bağımsız hem de çift kafalı senkron çalışmayı destekleyen, çapaksız kenarlarla doğru, tekrarlanabilir 45° ve 90° kesimler sunar. Lebulang markası yüksek kaliteli makine üretmektedir.

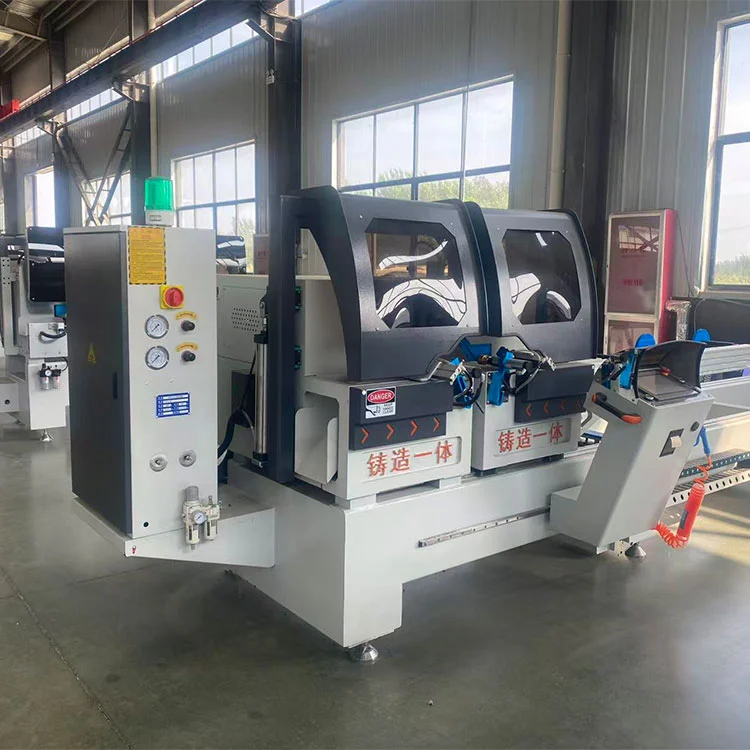

Lebulang Machine'in otuz yıla yakın süredir alüminyum ve PVC işleme ekipmanlarının üretildiği Çin fabrikasında inşa edilen, Pencere Çerçevesi Üretimine yönelik bu Çift Gönye Testere, pencere, kapı ve giydirme cephe imalatı için profilleri 45° ve 90°'de keser. Alüminyum, PVC, UPVC, termal izolasyon ve bakır ekstrüzyonlarını işler. İki kesme kafası - T1 sabit ve T2 motorlu - ortak bir hassas kılavuz ray üzerinde bulunur ve uzunluk konumlandırma için bir servo sürücü tarafından hareket ettirilen sağ kafa ile aynı anda çalışabilir.
Entegre bir döküm tezgahı ve doğrudan bağlı iş mili motorları çekirdek yapıyı oluşturur. Her testere kafası, ø500 mm karbür uçlu bıçağı 3000 rpm'de döndüren 3 kW'lık bir motorla çalıştırılır. Pnömatik kelepçeler iş parçasını sabitler ve hava-hidrolik sönümleme silindiri beslemeyi kontrol eder. Kaynaklı çelik çerçeve ve dökme demir taban, tekrarlanan sabit uzunluk doğruluğunu ±0,1 mm dahilinde ve kesme yüzeyi pürüzlülüğünü Ra 12,5 µm'de tutmak için HIWIN lineer raylar ve Schneider elektrik bileşenleriyle birlikte çalışır. Maksimum kesme uzunluğu 5000 mm'dir ve kısa kesme fonksiyonu 200 mm'ye kadar ulaşır. 45°'de kesit kapasitesi 150 × 170 mm'dir; 90°'de 150 × 200 mm'ye kadar kare borular dahil 150 × 345 mm'yi işler.
Tamamen kapalı bir güvenlik koruması, acil durdurma ve aşırı yük koruması standarttır. Özel bir talaş çıkarma ve vakum sistemi, döküntülerin yaklaşık %70'ini yakalar ve patentli bir döner kaldırma destek braketi, profilin orta açıklıkta sarkmasını önler. Veriler LAN, USB, Bluetooth veya manuel giriş yoluyla ve ortak optimizasyon yazılımına sahip kontrol sistemi arayüzleri aracılığıyla içe aktarılabilir. Bir etiket yazıcısı ve bir profil toleransın dışına çıktığında kesmeyi engelleyen bir hata önleme işlevi de yerleşiktir. Makine 380V üç fazlı beslemeyle çalışır ve 0,6-0,8 MPa hava basıncı gerektirir.
CE sertifikası geçerlidir ve özel OEM konfigürasyonları kabul edilir. Lebulang Machine, günlük bakımı kolaylaştırmayı amaçlayan bir tasarımla testereyi doğrudan fabrikadan tedarik eder. Uzaktan kurulum rehberliği hiçbir ekstra ücret ödemeden sağlanır.
Alüminyum ve PVC Pencere için 45 ve 90 Derece Çift Gönye Testere özellikleri:
- A. endüstriyel alüminyum profillerin, PVC profillerin, alüminyum kapı ve pencerelerin, giydirme cephe malzemelerinin kesilmesi.
- B. Kalifiye işçi olmadan operasyon, fabrikanın işe alım zorluklarını çözer
- C. etiket yazdırma işlevi,
- D. Hata önleme fonksiyonu: kesme yapılmaması aralığının ötesinde profil hatası.
- e. Yüksek hassasiyetli, entegre döküm tezgahı, entegre iş mili doğrudan bağlantılı motor,
- F. hava-sıvı sönümleme silindiri, T1, T2 kafaları entegre kılavuz ray üzerinde bulunur.
- G. Birden fazla veri içe aktarma modunu destekler: İnternet, LAN, U disk, Bluetooth, manuel giriş vb.
- H. Pazar ortak optimizasyon yazılımı veri yerleştirme işlemini gerçekleştirebilir.
- Ben. Çevre koruma işlevi, benzersiz talaş kaldırma, vakumlama tasarımı,% 70'lik vakumlama oranı, temiz alan, temizleme sıklığını azaltır, iş verimliliğini artırır.
- J. Orta sarkmadan kaynaklanan kesme hatasını önlemek için patentli döner kaldırma braketi ve hareketli profil braketi ile donatılmıştır.

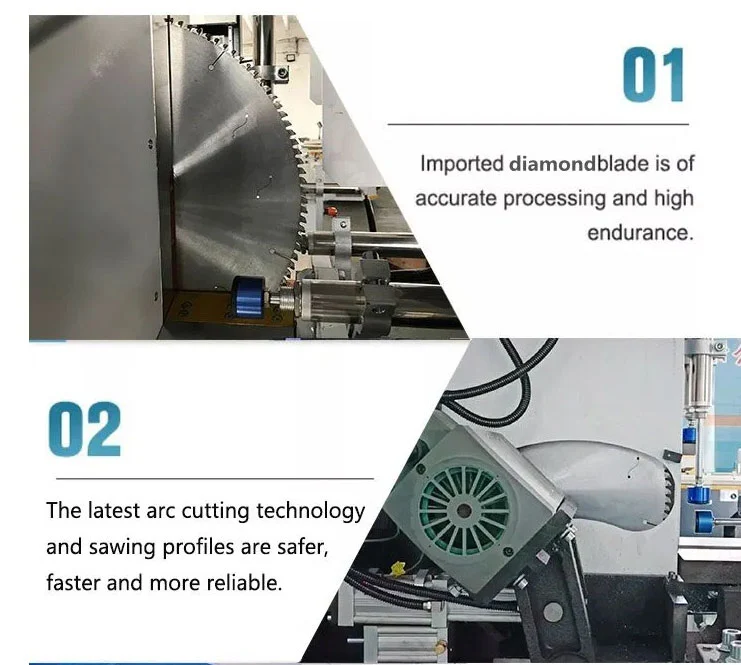

- k. En son ark kesme teknolojisi olan testere bölümü daha güvenli, daha hızlı ve daha güvenilirdir.
Alüminyum ve PVC Pencere için 45&90 Derece Çift Gönye Testere
✅ Çift Açılı Hassas Kesim
- • Otomatik ayarlanabilir açılar:45° / 90°(ara açılar isteğe bağlı)
- • ±0,1 mm konumlandırma doğruluğu; çerçeveler için temiz, sıkı gönye bağlantıları
✅ Çoklu Malzeme Uyumluluğu
- • Kesimleralüminyum, PVC, UPVC, termal yalıtım, bakırprofiller
- • Pencere, kapı, giydirme cephe ve mimari ekstrüzyonlar için optimize edilmiştir
✅ Çift Kafalı Yüksek Verimlilik
- • İki senkronize kafa; her iki uçta aynı anda kesme
- • Hızlı, doğru uzunluk ayarı için sağ kafa servo tahriklidir
- • Tek kafalı testerelerden 2-3 kat daha hızlı; seri üretim için ideal
✅ CNC/Dijital Kontrol Seçenekleri
- • Dijital ekran: hızlı uzunluk okuma, basit kullanım
- • CNC yükseltmesi: 10″ dokunmatik ekran, program depolama, USB'den içe/dışa aktarma
✅ Ağır Hizmet ve Sağlam Yapı
- • Sağlam kaynaklı çelik çerçeve + dökme demir taban; minimum titreşim
- • Birinci sınıf bileşenler: HIWIN lineer raylar, Schneider electrics, karbür uçlu bıçaklar
✅ Güvenli ve Kullanıcı Dostu
- • Tamamen kapalı güvenlik başlıkları, acil durdurma, aşırı yük koruması
- • Otomatik bıçak geri çekilmesi; Profilin güvenli tutulması için pnömatik sıkıştırma
✅CE Sertifikalı ve Güvenilir
- • AB güvenlik standartlarına uygundur; 7/24 sürekli çalışma
- • 12-24 ay garanti; uzun vadeli yedek parça tedariği
Teknik Şartname
| Güç kaynağı | 380v 50hz |
| Testere kafası motoru | 2× 3KW/3000 dev/dak |
| Çalışma basıncı | 0,6~ 0,8 MPa |
| Hava tüketimi | 60L/dak |
| Kesme uzunluğu | Max5000mm min 280mm(Kısa kesme fonksiyonu en kısa olan 200mm'dir) |
| Kesme genişliği | Maksimum 150mm |
| Maks. Kesme eğimi | 45°150×170mm 90°150×345mm |
| Maks. kare boru kesme | 150×200mm |
| Kesme açısı | 45 derece 90 derece |
| Besleme hızı | sürekli olarak uygulanabilir 0-4m/dak |
| Testere bıçağı özellikleri | ø500 × ø30 × 4,4× Z120 |
| boyut | 6550×1300×1800mm |
| ağırlık | 2000kg |
| Tekrarlanan sabit uzunluğun doğruluğu | ≤ 0,1 mm |
| Bölüm kesme açısının toleransı | ± 3' |
| Profil kesmenin düzlüğü | ≤ 0,02m |
| Profil kesmenin pürüzlülüğü | Ra12.5μm |
Anahtar Bileşenler
- Testere Bıçakları: Pürüzsüz, çapaksız kesimler için ithal karbür uçlu bıçaklar

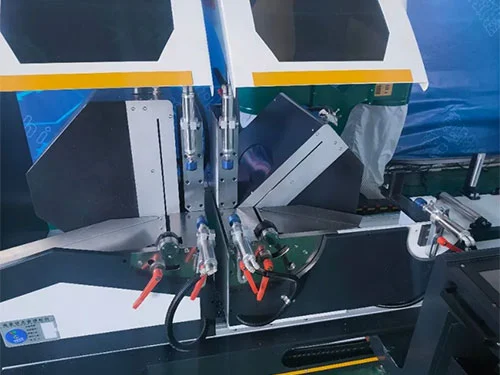

- Pnömatik Kelepçeler: Profilin sağlam tutulması için yatay/dikey kelepçeler
- Lineer Raylar: Sorunsuz hareket için Tayvan HIWIN hassas raylar
- Kontrol Paneli: Sezgisel dijital ekran veya 10″ CNC dokunmatik ekran
- Güvenlik Sistemi: CE uyumlu korumalar, acil durdurma, aşırı yük koruması
Satış Sonrası Hizmet
- Garanti: 1 yıl (ücretsiz parça ve teknik destek)
- Kurulum: Yurtdışı kurulum ve eğitim için mühendisler mevcuttur
- Yedek parça: Fabrika maliyetiyle uzun vadeli tedarik
- Destek: 7/24 çevrimiçi teknik destek (görüntülü görüşme, uzaktan teşhis)
