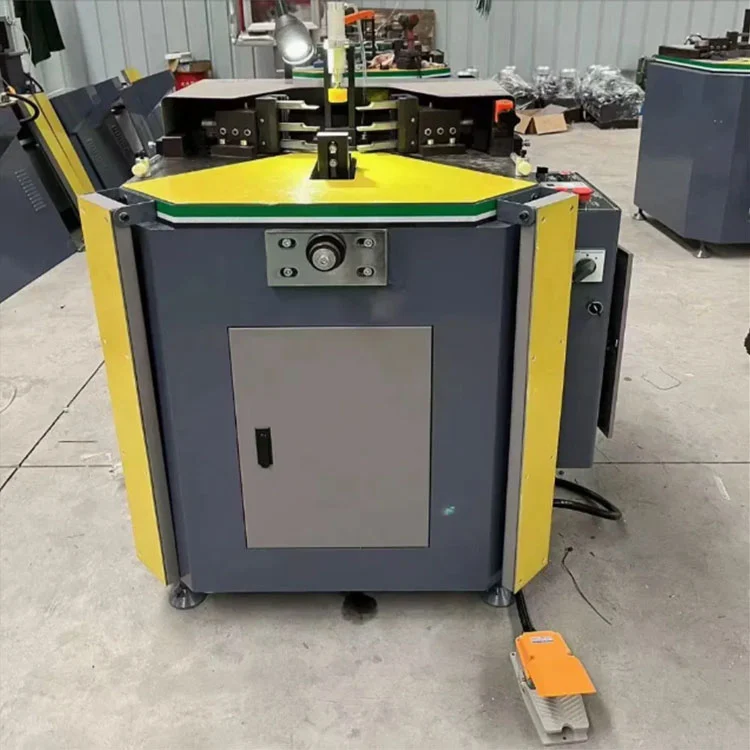

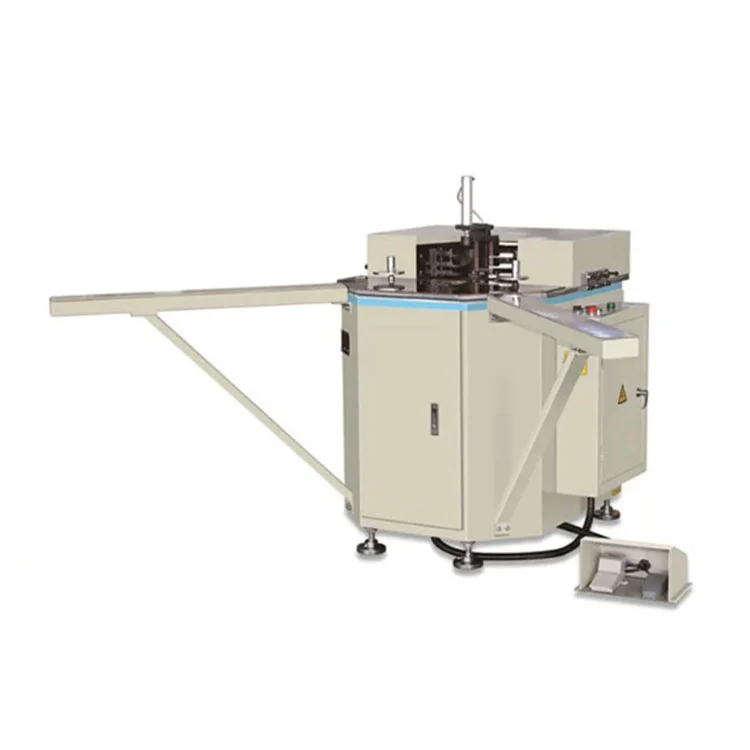

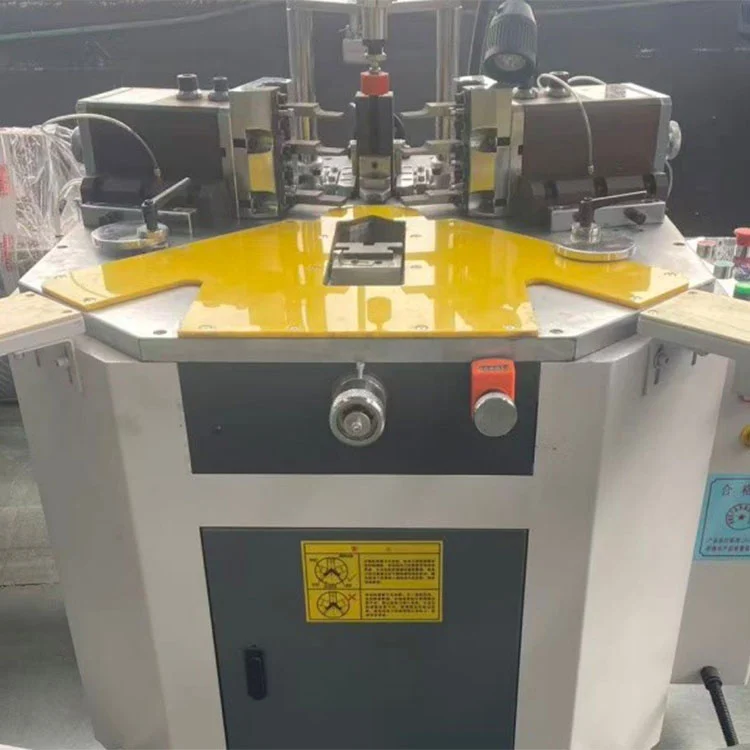

100mm*3500mm İki Kafa Alüminyum Pencere Kapı Köşe Birleştirme Makinası
Lebulang marka 100mm*3500mm İki Kafa Alüminyum Pencere Kapı Köşe Birleştirme Makinesi (çift kafalı köşe sıkma makinesi olarak da bilinir), pencere ve kapı üretiminde alüminyum profillerin 90° köşe sıkma işlemi için tasarlanmış yarı otomatik hidrolik ünitedir. Tek çevrimde iki köşeyi bitirir, 100 mm'ye kadar profil genişliğini ve 3500 mm'ye kadar maksimum çerçeve uzunluğunu destekler; yüksek mukavemetli alüminyum çerçevelerin orta ve büyük ölçekli seri üretimi için idealdir. Fabrikamız Çin'dedir.
Alüminyum pencere ve kapı çerçevelerinin 90° köşe sıkma işlemi için tasarlanan bu çift kafalı hidrolik ünite, tek çevrimde iki köşeyi tamamlar. Profil genişlik kapasitesi 100 mm'ye ulaşır ve barındırılan maksimum çerçeve uzunluğu 3500 mm'dir. Minimum çerçeve boyutu 450 × 450 mm'dir ve hem standart hem de orta büyüklükteki montajları kapsar.
Hidrolik sistem, 15 ila 18 MPa arasında bir nominal basınç sağlayarak sıkı, boşluksuz köşe bağlantıları için tutarlı bir sıkma kuvveti üretir. İki kafa aynı anda çalışır, bu da tek kafalı alternatiflerle karşılaştırıldığında çevrim süresini kısaltır. Pnömatik kelepçeler, kıvırma işlemi başlamadan önce devreye girerek profili yerinde tutan ön gerilimi uygular ve birleştirme işlemi sırasında bozulmanın önlenmesine yardımcı olur.

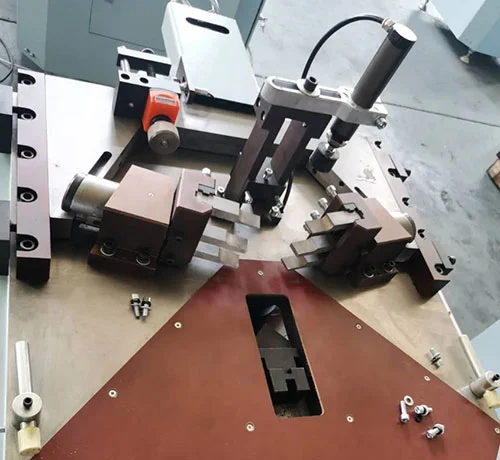

Konumlandırma ve takım ayarları mekaniktir. İç ve dış yerleştirme blokları dikey olarak kayar ve kıvırma bıçakları soldan sağa olduğu kadar önden arkaya da yeniden konumlandırılabilir. Bu hareket aralığı, makinenin her şekil için özel takım gerektirmeden farklı profil kesitlerine uyum sağlamasına olanak tanır. Doğrusal kılavuzlar, hareketli düzenekleri taşıyarak köşe birleştirme doğruluğunu ±0,1 mm dahilinde ve dikiş hatasını 0,15 mm'nin altında tutar.
Ünite 380V üç fazlı beslemeyle çalışır ve 1,5 kW güç çeker. 20 L'lik bir hidrolik yağ deposu, kıvırma devresini destekler ve çalışma havası basıncı 0,5 ile 0,8 MPa arasında kalır. Tipik kullanım alanları arasında kanatlı, kayar ve ısı yalıtımlı pencere çerçeveleri, alüminyum kapı paneli montajı ve giydirme cephe imalatında 90° dikme veya vasilik birleştirme yer alır. Makinenin kapladığı alan 1200 × 1100 × 1300 mm ölçülerindedir.
Yaklaşık 30 yıldır Çin'deki fabrikasında alüminyum profil işleme ekipmanları üreten Lebulang Makine, bu köşe birleştirme makinesini CE belgeli olarak tedarik etmektedir. Özel OEM konfigürasyonları mevcuttur ve ekipman doğrudan fabrikadan sağlanır. Tasarım, basit günlük bakım için tasarlanmıştır ve uzaktan kurulum rehberliği ücretsiz olarak dahildir.
100 mm*3500mm İki Kafa Alüminyum Pencere Kapı Köşe Birleştirme Makinası
- İki Kafalı Eşzamanlı SıkmaTek seferde tamamlamaiki 90° köşe; Tek kafalı makinelere kıyasla 2 kat verimlilik, seri üretim için mükemmel.
- ✅ 100mm×3500mm Geniş KapasiteMaksimum profil genişliği100 mm, maksimum çerçeve uzunluğu3500mm; minimum çerçeve boyutu450×450mm, standart ve büyük boyutlu alüminyum çerçevelere uyar.
- ✅ Ağır Hizmet Hidrolik SistemiNominal basınç15--18MPaGüçlü sıkma kuvveti sağlam, boşluksuz köşe bağlantıları sağlar.

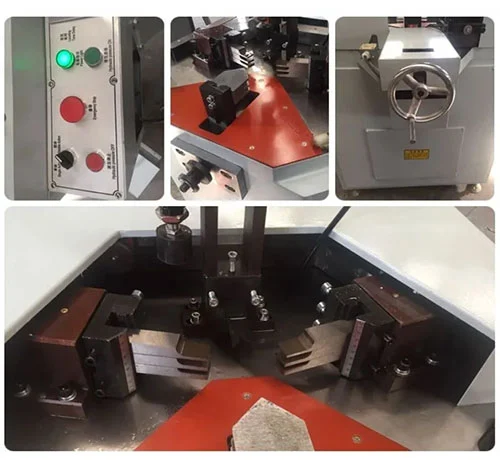

- ✅ Hassas Ayarlanabilir Konumlandırmaİç/dış konumlandırma bloklarıyukarı/aşağı ayarlanabilir; sıkma bıçaklarıön/arka, sol/sağ ayarlanabilirçeşitli profil bölümleri için.
- ✅ Pnömatik Sıkma ve Ön GermeÖn gerilimli otomatik kenetleme profil deformasyonunu önler; 90°'lik doğru açılar ve sıkı dikişler sağlar.
- ✅ Yüksek Hassasiyetli Doğrusal KılavuzlarPürüzsüz, istikrarlı hareket; köşe birleştirme doğruluğu±0,1 mm, tutarlı çapraz hassasiyet.

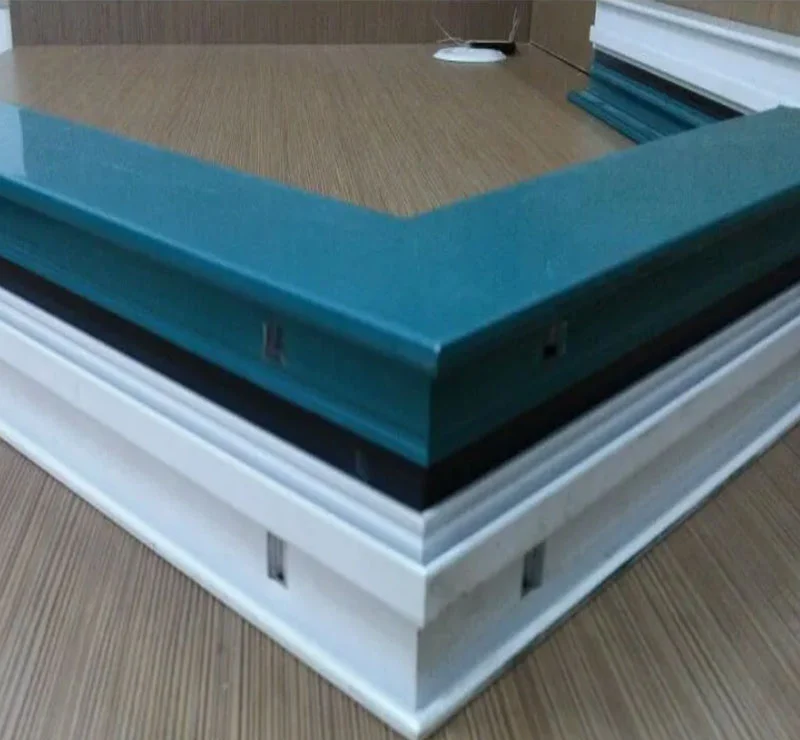

100 mm * 3500mm İki Kafa Alüminyum Pencere Kapı Köşe Birleştirme Makinesi, Alüminyum Pencere Kapı için Pencere Makinesi Köşe Birleştirme Makinesinin çalışma örnekleri
Teknik Özellikler
| Gerilim | 380V/50HZ |
| Güç | 1.5KW |
| Yağ Tankı Kapasitesi | 20L |
| Profil Genişliği | 90mm |
| Nominal Yağ Basıncı | 15Mpa |
| Hava Basıncı | 0.5-0.8Mpa |
| Dikiş Hatası | <0,15 mm |
| Boyut | 1200x1100x1300mm |
Uygulama Senaryoları
Alüminyum Pencere İmalatı
Kanatlı, sürgülü ve termal yalıtımlı pencere çerçevesi köşesi kıvırma.
Alüminyum Kapı Üretimi
Giriş, balkon ve yanmaz alüminyum kapı kasası montajı.
Giydirme Cephe ve Cephe Profilleri
Orta kayıt, vasistas ve dış panel 90° köşe birleşimi.
Orta ve Büyük Fabrikalar
Yüksek çıktı talepleri olan seri üretim için uygun maliyetlidir.
SSS
S: Zhonglin CNC'nin ekipmanı çeşitli ihtiyaçları (örn. kapı/pencere çerçeveleri ve alüminyum giydirme cephe profilleri) karşılayabilir mi?
C: Evet. Akıllı kapı/pencere, alüminyum giydirme cephe/endüstriyel alüminyum ekipmanlar ve özel çözümler sunuyoruz. G20/G50 iş istasyonu kapı/pencere işlemlerini tam olarak gerçekleştirir; ZLSJ-HCNC testere giydirme cephe profillerini keser (45°-135°). Ekipmanı prosesinize uygun hale getiriyoruz.
S: Karmaşık operasyonlardan ve satın alma sonrasında çok sayıda vasıflı işçiye ihtiyaç duymaktan mı endişeleniyorsunuz? Jinan'ın çözümü nedir?
C: Üreticimiz tasarım ve servis yoluyla eşikleri düşürüyor. Ekipman "kusursuz çalışma" özelliğine sahiptir (otomatik veri kimliği, karmaşık programlama yok). Vasıflı işçilere olan bağımlılığı azaltmak için ücretsiz eğitim, kurulum rehberliği ve uzaktan hizmet sağlıyoruz.
S: Ekipmanınızın işleme doğruluğu ve kararlılığı (ürün kalitemiz ve verimliliğimiz açısından kritik öneme sahiptir) ne durumda?
C: "Doğruluk, Güvenilirlik, Profesyonellik" i takip ediyoruz. Donanım: 100'den fazla üst düzey makine (örn. işleme merkezleri) ve birinci sınıf ana parçalar (HIWIN, Schnider); bazı ekipmanlar ±0,02 mm tekrar konumlandırma, ±0,1 mm kesme, ±0,05 mm frezeleme doğruluğuna sahiptir. Süreçler: elmas aletler, servo sistemler, döküm yapıları ve otomatik lazer gücü ayarı. Bunların hepsi yeniden çalışmayı önler, istikrarlı kaliteyi garantiler ve verimliliği artırır.
