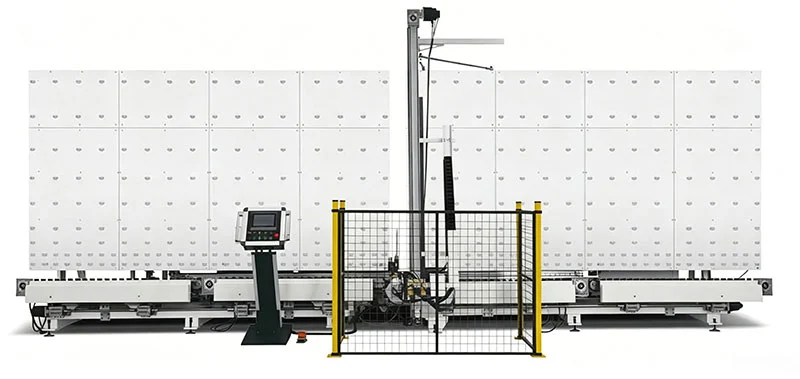

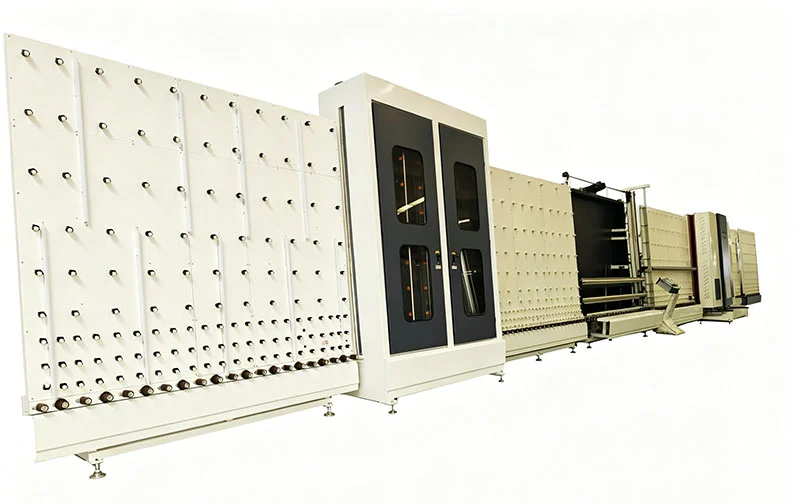

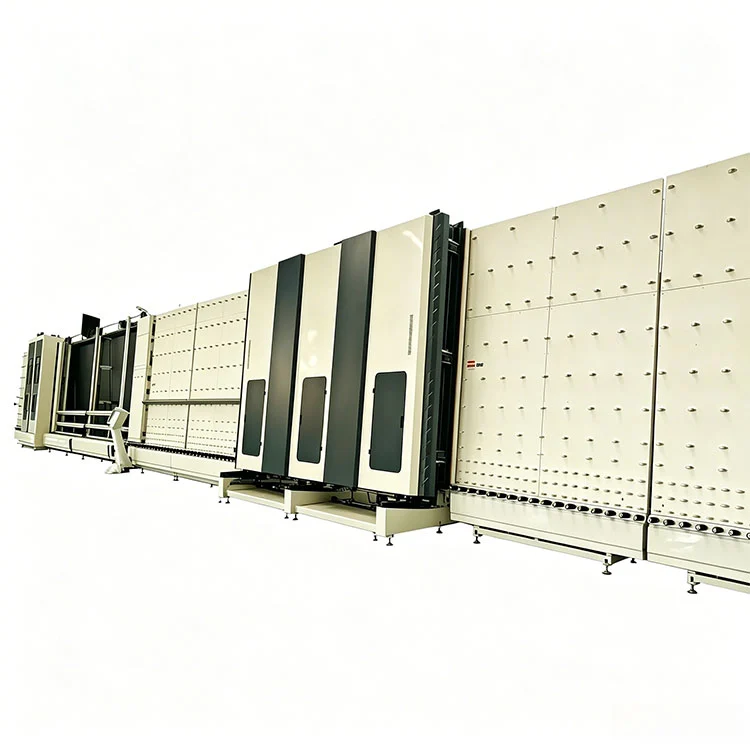

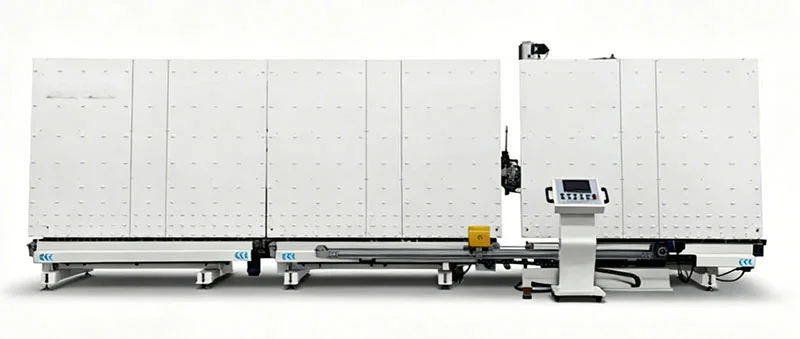

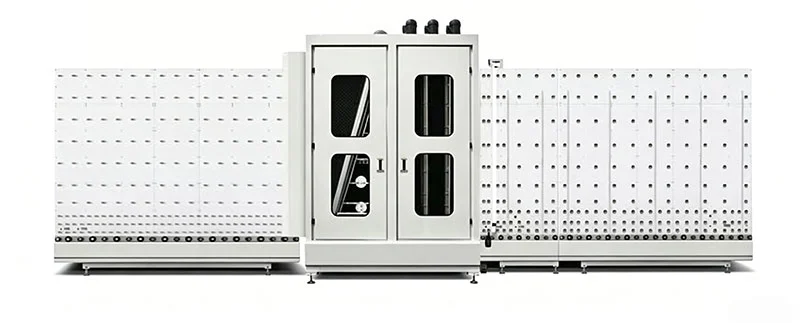

Yalıtımlı ve Temperli Cam Makinesi için 2000 Dikey CNC Yıkama Kurutma Pres Hattı

Temel Özellikler

The Yalıtımlı ve Temperli Cam Makinesi için 2000 Dikey CNC Yıkama Kurutma Pres Hattıyıkama ve durulama aşamalarında suyun yer çekimiyle tahliye edilmesini sağlayan ve kurumadan önce cam yüzeyinin artık damlacıklardan arındırılmasına yardımcı olan dikey bir taşıma yapısı etrafında inşa edilmiştir.

1. Tek satırda yıkama, kurutma ve ütüleme:Üç aşama tek bir konveyör yolu üzerinde sıralı olarak düzenlenmiştir. Cam levhalar yükleme ucundan girer ve preslenmiş yalıtım camı üniteleri veya temizlenmiş tekli camlar olarak çıkar. İstasyonlar arasında manuel aktarıma gerek yoktur. Dikey düzen, eşdeğer bir yatay düzene göre daha az yer kaplar.
2. CNC dokunmatik ekran kontrolü:Endüstriyel bir dokunmatik ekran, operatör arayüzü görevi görür. Farklı cam türlerine yönelik parametreler (yıkama süresi, kurutma sıcaklığı, presleme basıncı ve konveyör hızı) adlandırılmış tarifler olarak kaydedilebilir ve bellekten çağrılabilir. Sistem alarmları günlüğe kaydeder ve ekranda arıza kodunun okunmasını sağlar.
3. Devridaimli yüksek basınçlı yıkama:Çift sıralı püskürtme nozulları, her iki cam yüzeye ayarlanabilir basınçta su iletir. Çok katmanlı bir filtreleme sistemi parçacıkları yakalar ve aynı suyun yeniden sirküle edilmesini sağlar. Ortalama su tüketimi saatte yaklaşık 0,8 m³'tür ve filtre elemanlarına büyük bir sökme gerekmeden temizlik için erişilebilir.
4. Isıtılmış havayla kurutma:Kurutma bölümünde, sıcaklığı 40°C ila 120°C arasında kademesiz olarak ayarlanabilen kapalı bir sıcak hava odası kullanılır. Hava, ısıtıcılar aracılığıyla dolaştırılır ve hava bıçakları vasıtasıyla cam yüzeye yönlendirilir. Hazne toz girişini önlemek için kapatılmıştır, böylece kurumuş cam preslenmeden önce yeniden kirlenmez.
5. Hidrolik presleme istasyonu:Presleme kuvveti, basıncı 0,2 MPa'dan 1,2 MPa'ya ayarlanabilen bir hidrolik silindir tarafından üretilir. Pres hızı ve tutma süresi programlanabilir. Temperli camlarda kırılma riskini azaltmak için basınç rampası daha yumuşak bir profile ayarlanabilir.
6. Yapım ve bakım erişimi:Çerçeve kalınlaştırılmış karbon çelik levhadan yapılmıştır. Rulmanlar, contalar ve fırça ruloları sürekli çalışma için tasarlanmıştır. Her bölümün yanlarındaki servis panelleri, konveyör yapısını çıkarmadan pompalara, filtrelere ve fan motorlarına erişim sağlar.
7. Cam tipi uyumluluğu:Bu hat yalıtım camı, temperli cam, mimari paneller ve giydirme cephe camlarını işliyor. Minimum ve maksimum boyutlar sırasıyla 280×450 mm ve 2000 mm genişliktir. Hem standart hem de özel işleme, saklanan parametre setlerinin ayarlanmasıyla desteklenir.

Teknik Özellikler

Aşağıda listelenen tüm parametrelerYalıtımlı ve Temperli Cam Makinesi için 2000 Dikey CNC Yıkama Kurutma Pres Hattısevkıyattan önce fabrika testleri sırasında doğrulanır. Her siparişte teslimat öncesi denetim raporu sunulur.

Hat İş Akışı

Cam levhalar içinden geçiyorYalıtımlı ve Temperli Cam Makinesi için 2000 Dikey CNC Yıkama Kurutma Pres Hattısürekli dikey yönde. Yükleme istasyonunda operatör cam levhayı konveyöre yerleştirir. İlk bölüm, her iki yüzeyi de çift sıralı püskürtme nozulları aracılığıyla devridaim edilen suyla yıkar, ardından tatlı suyla durulanır. Daha sonra cam, hava bıçaklarının sıcak havayı yüzeye yönlendirdiği ısıtmalı kurutma odasına girer. Kuruduktan sonra cam presleme istasyonuna geçer. Yalıtım camı üniteleri için, halihazırda birincil sızdırmazlık maddesiyle kaplanmış olan ara parça çerçevesi iki panel arasına konumlandırılır ve hidrolik pres bunları kontrollü basınç altında bir araya getirir. Pres istasyonu bypass moduna ayarlandığında tek temperli cam paneller hattan geçebilir. Bitmiş cam boşaltma ucundan çıkar.

Anahtar Bileşenler

• CNC dokunmatik ekran ve PLC:Renkli ekranlı endüstriyel sınıf kontrol cihazı. Birden fazla cam tarifi saklar. Her bölüm için gerçek zamanlı durumu görüntüler ve alarm geçmişini günlüğe kaydeder.
• Püskürtme nozulları ve filtreleme:Çift sıra halinde düzenlenmiş paslanmaz çelik düz jet nozulları. Üç aşamalı filtre sistemi (kaba elek, ince gözenekli ve aktif karbon), devridaim yapılan suyu püskürtme devresine geri dönmeden önce temizler.
• Isıtma ve kurutma ünitesi:Kapalı bir bölmenin içindeki elektrikli ısıtma elemanları. Hava bıçakları cam genişliğinin tamamını kaplayacak şekilde konumlandırılmıştır. Sıcaklık sensörleri kapalı çevrim kontrolü için PLC'ye geri bildirim sağlar.
• Hidrolik pres silindiri:Basınç dönüştürücülü çift etkili hidrolik silindir. Bastırma kuvveti, rampa süresi ve tutma süresi dokunmatik ekranda ayarlanır.
• Konveyör sistemi:Kauçuk kaplı yüzeylere sahip motorlu silindirler camı taşır. Hız, bir invertör sürücüsü aracılığıyla 1 ila 6 m/dak arasında değişkendir.
• Çerçeve ve koruma:Korozyona dayanıklı boya ile karbon çelik yapı. Şeffaf güvenlik panelleri yıkama ve kurutma bölümlerini çevreler. Acil stop butonları yükleme ve boşaltma istasyonlarında bulunmaktadır.

Üretici ve Garanti

Lebulang Machine olarak faaliyet gösteren Shandong Lebulang Precision Machinery Co., Ltd., 1996 yılından bu yana Jinan tesisinde cam ve pencere işleme ekipmanları üretmektedir. Şirket, tek bir organizasyon içerisinde Ar-Ge, parça işleme, montaj, test ve satış faaliyetlerini kapsamaktadır.Yalıtımlı ve Temperli Cam Makinesi için 2000 Dikey CNC Yıkama Kurutma Pres Hattıbu entegre sistem altında üretilir ve doğrudan fabrikadan gönderilir. CE ve ISO 9001 sertifikası geçerlidir. Bir yıllık garanti, normal aşınma parçaları hariç ana yapıyı kapsar. Uzaktan teknik destek ve operasyon eğitimi dahildir. Yedek parçalar stokludur ve uluslararası olarak gönderilebilir. Yerinde kurulum ve devreye alma ayrı bir hizmet olarak düzenlenebilmektedir.

SSS

S1: Bu üretim hattı ne tür camları işleyebilir?

C:Yalıtımlı ve Temperli Cam Makinesi için 2000 Dikey CNC Yıkama Kurutma Pres Hattıyalıtım camı ve temperli cam için üretilmiş olup, 4 mm'den 25 mm'ye kadar kalınlık aralığında mimari, kapı ve pencere ve giydirme cephe camlarını da destekler. 3 mm'den ince veya 25 mm'den kalın camlar için tasarlanmamıştır.

S2: Makinenin yeni çalışanlar için çalıştırılması zor mu?

C: İşlem, farklı cam türleri için kayıtlı tariflere sahip bir CNC dokunmatik ekran kullanır. İngilizce bir kılavuz ve video kılavuzu sağlanmaktadır. Kurulum sırasında uzaktan yönlendirme mevcuttur. Üretim tesislerinden gelen geri bildirimlere göre operatörler bir ila iki iş günü içinde günlük operasyona alışmaya başlıyor.

S3: Sirkülasyonlu su sisteminin ne sıklıkla bakıma ihtiyacı vardır?

C: Çok katmanlı filtreleme sistemi, suyun uzun süreler boyunca yeniden sirküle edilmesine olanak tanır. Filtre elekleri günlük cam verimine göre belirlenen bir programa göre kontrol edilmeli ve temizlenmelidir. Yedek filtre elemanları yedek parça olarak mevcuttur. Buharlaşmayı telafi etmek için su deposu seviyesi periyodik olarak doldurulur.

S4: Ekipman voltajı farklı ülkeler için özelleştirilebilir mi?

C: Standart konfigürasyon 380V üç fazlı 50Hz'de çalışır. Gerilim ve frekans sipariş sırasında belirtilebilir (örneğin 220V/60Hz veya 415V/50Hz), böylece makine harici bir transformatör gerektirmeden yerel güç standartlarını karşılar.
