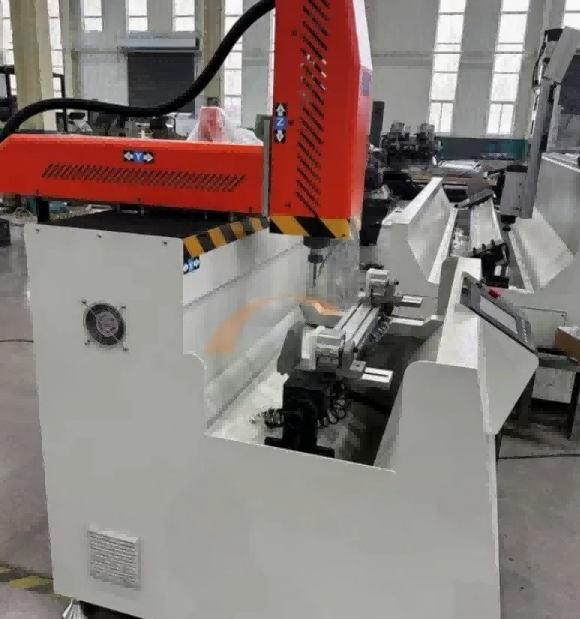

800mm 3 Eksenli Yüksek Sertlikli CNC İşleme Merkezi | Endüstriyel Alüminyum Ekstrüzyonlar İçin Amaca Yönelik Üretildi

Ürün Özeti

800 mm'lik CNC işleme merkezi, endüstriyel alüminyum profiller, sistem pencere/kapı bölümleri, giydirme cephe ekstrüzyonları ve hafif metal çerçeveler için özel olarak üretilmiştir. Delme, frezeleme, kanal açma, pah kırma, kılavuz çekme ve yüzey işlemeyi tek bir kenetleme işleminde tamamlar; istasyonlar arasında manuel yeniden konumlandırmaya gerek yoktur, tekrarlanan fikstürleme nedeniyle birikmiş tolerans yoktur. Kompakt ayak izi, servo tahrikli eksenler ve alüminyum için optimize edilmiş iş mili, onu bağımsız matkap preslerinden, manuel frezelerden ve elle çapak alma işlemlerine göre pratik bir yükseltme haline getirir.

Genel Bakış

Alüminyum için sonradan donatılan çelik işleme VMC'sinden farklı olarak bu makine, alüminyum profil iş akışından başlar: uzun stok, ince duvarlar, dar delik modelleri, temiz uç yüzeyler, hızlı ilerleme hızları. Güçlendirilmiş makine gövdesi ve gerilimi azaltılmış çerçeve, titreşimi düşük tutarken, yüksek hızlı elektrikli mil, bölümü yakmadan veya ağır çapak bırakmadan alüminyumu temiz bir şekilde çıkarır.

Kısa ila orta uzunlukta profiller, donanım braketleri, bağlantı plakaları, çerçeve düğümleri ve giydirme cephe bağlantı parçaları çalıştıran atölyeler için 800 mm strok en uygun noktadır; çoğu fabrikasyon parça için yeterli çalışma uzunluğu, kesme ve montaj hattınızın yanına oturacak kadar küçük.

Teknik Özellikler



Temel Özellikler

Alüminyum birinci 3 eksenli tasarım — 6061/6063 ekstrüzyonlar için optimize edilmiş iş mili hızı, besleme mantığı ve talaş tahliyesi

Tek kenetlemeli çoklu işlem — profili hareket ettirmeden delme, frezeleme, kılavuz çekme, havşa açma, pah kırma ve gravür

Devrilebilir/döndürülebilir çalışma tezgahı (-90° / 0° / +90°) — üst ve her iki yan yüz tek kurulumda işlenir

Servo tahrikli X/Y/Z — stabil konumlandırma, tekrarlanabilir delik desenleri, düzgün kontur frezeleme

Yüksek hızlı elektrikli mil — hava soğutmalı veya sıvı soğutmalı seçenekler, alüminyum talaş yüküne göre ayarlanmıştır

Grafik CNC programlama — delik/yuva tipini seçin, boyutları girin, takım yolu oluşturun; Talep üzerine CAD/G kodunu içe aktarma

Pnömatik profil kelepçeleri — hızlı yükleme, güvenli tutma, ince duvarlı bölümlerde minimum deformasyon

Sis/sprey soğutma — kesiciyi serin tutar, uzun alüminyum talaşlarını temizler, anodize veya toz boyalı yüzeyleri korur

Kompakt endüstriyel yapı — vitrin kapılı mağazalara, cephe atölyelerine, otomasyon çerçeve imalatçılarına ve OEM profil işlemcilerine uygundur

İşleme Yetenekleri

Yuvarlak delikler, dikdörtgen delikler, anahtar delikleri, kare delikler, özel şekilli kesikler

Uç yüzey frezeleme ve kare alma

Kanal frezeleme, menteşe cepleri, kilit kutuları, donanım delikleri

Diş çekme (opsiyonel sert kılavuz çekme)

Pah kırma, havşa açma, hafif gravür

Masa eğimi sayesinde derin delikler

Kısa endüstriyel ekstrüzyonlar, braket plakaları, T kanallı raylar, makine çerçevesi düğümleri

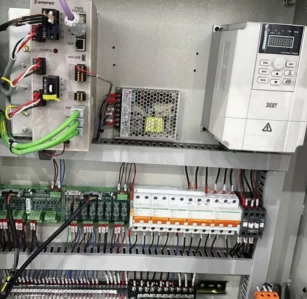

Endüstriyel Alüminyum Profiller için 800mm CNC İşleme Merkezi Akıllı CNC Kontrol Sistemi, Profesyonel Olmayan Çalışanlar İçin Kolay Kullanım

• 10 inç çok dilli dokunmatik ekranlı CNC denetleyici (İngilizce, İspanyolca, Arapça, Rusça isteğe bağlı)
• Yerleşik özel alüminyum profil işlem kitaplığı: giydirme cephe konnektörleri, pencere menteşesi delikleri, güneş enerjisi destek montaj delikleri için önceden depolanmış parametreler, tek tıklamayla arama
• USB flash sürücü aracılığıyla DXF CAD çizimlerinin içe aktarılmasını destekler; sistem, karmaşık manuel programlamaya gerek kalmadan NC işleme programını otomatik olarak oluşturur
• İsteğe bağlı uzak IoT modülü: çevrimiçi uzaktan hata ayıklama, arıza teşhisi ve üretim veri istatistikleri 7/24

Endüstriyel Alüminyum Profiller için 800mm CNC İşleme Merkezi

Çin'in Jinan şehrinde bulunan, yüksek kaliteli Alüminyum pencere kapı makinesi, UPVC pencere kapı makinesi, Cam işleme makinesi tasarımı, üretimi ve dağıtımı konusunda uzmanlaşmış lider bir kuruluşuz. Şirketimiz, küresel müşterilerimizin farklı ihtiyaçlarını karşılamak için yenilikçi ve özelleştirilmiş çözümler sunmaya kendini adamıştır.

Ürün ve Hizmetler: Alüminyum ve UPVC pencere üretiminin yanı sıra çift cam çözümlerine de hitap eden kapsamlı bir makine yelpazesi sunuyoruz. Ürünlerimiz hassasiyet, verimlilik ve dayanıklılık için tasarlanarak müşterilerimizin uluslararası standartlara uygun yüksek kaliteli pencereler üretebilmesini sağlar.

Pazar Varlığı: Gelişmiş makinelerimiz Kuzey Amerika, Güney Amerika, Avrupa, Orta Doğu ve diğer bölgelerde kapsamlı uygulamalar bulmuştur. Küresel varlığımız kalite ve müşteri memnuniyetine olan bağlılığımızın bir kanıtıdır.

Araştırma ve Geliştirme: Araştırma ve geliştirmeye büyük önem veriyoruz. Özel Ar-Ge ekibimiz, ürün tekliflerimizi yenilemek ve geliştirmek için yorulmadan çalışıyor.

Özelleştirme Yetenekleri:Her müşterinin kendine özgü gereksinimleri olduğunun bilincinde olarak, belirli üretim ihtiyaçlarına yönelik özel çözümler sunuyoruz.

Neden Bu 800mm Profil CNC Merkezini Seçmelisiniz?

Çoğu mağazanın alüminyum profil işlemeye başlamak için 6 metrelik bir portal makinesine ihtiyacı yoktur. Hassas, programlanması kolay, çalıştırması ucuz ve 300 mm'lik bir braketi 3 istasyonlu bir işe dönüştürmeyen bir makineye ihtiyaçları var. Bu 800 mm'lik merkez, yeniden sabitleme adımını ortadan kaldırır, operatör eğitimini kısaltır ve partiler arasında delik modellerinin tutarlı olmasını sağlar.

Manuel işlemeyle karşılaştırıldığında:

Daha az kurulum = daha az tolerans yığını

Bir program = tekrarlanabilir parçalar

Tek kenetleme = kare delikler, hizalanmış yuvalar, temiz uç yüzeyler

Tek operatör = aynı döngüde delme + frezeleme + kılavuz çekme

Kontrol ve Yazılım

CNC arayüzü, halihazırda G kodunu bilen makinistler için değil, profil çalışmaları için tasarlanmıştır. Operatörler özelliği seçer (delik, yuva, cep, diş, frezeleme geçişi), boyutu ve konumu girer ve sistem takım yolunu yönetir. İleri düzey kullanıcılar için CAD çizimleri ve G kodu içe aktarma desteklenir ve makine, istek üzerine pencere-kapı/perde-duvar yazılımı veya ERP veri aktarımı ile entegre edilebilir.

Takımlama ve Soğutma

Alüminyum keskin takımlama, doğru eğim açısı ve hızlı talaş tahliyesi ister. Makine karbür parmak frezeleri, matkap/freze kombinasyonlarını, kılavuz çekme pensetlerini, gravür uçlarını ve testere bıçağı ünitelerini destekler. Sisli soğutma, kesiciye talaş kaynağı yapılmasını önler; Daha ağır bölümler için taşma soğutması mevcuttur.

Bağlama ve İş Tutma

Pnömatik kelepçeler, ince duvarları kırmadan profili referans verisine göre tutar. Fikstür istasyonları farklı kesit yükseklikleri ve genişlikleri için yeniden konumlandırılabilir. Sistem profilleri, termal yalıtımlı bölümler ve standart dışı ekstrüzyonlar için isteğe bağlı özel çeneler mevcuttur.

Kalite ve Sağlamlık

Anahtar yapılar, uzun vadeli bozulmayı azaltmak için stresten arındırılmıştır. Doğrusal kılavuzlar ve bilyalı vidalar yalnızca maksimum hız için değil, tekrarlı konumlandırma için seçilmiştir. Sonuç, yalnızca iyi bir ilk parça değil, toplu işlemlerde istikrarlı doğruluktur.

Paketleme ve Teslimat

Kontrplak kutu / streç film + ihracat için çelik çemberleme

Kullanım kılavuzu ve İngilizce eğitim videosu dahil

Uzaktan kurulum rehberliği ve program eğitimi

OEM / ODM model adı, renk ve etiket desteklenir

Adedi: 1 takım

Teslim süresi: Yapılandırmaya bağlı olarak 10–30 iş günü

Satış Sonrası Hizmet

Yapılandırmaya göre 12–24 ay garanti

Ömür boyu uzaktan teknik destek

Yedek parça ve sarf malzeme temini

Seçilen pazarlar için yerinde servis mevcuttur

İngilizce/Çince/İspanyolca/Rusça/Arapça desteği isteğe bağlı

SSS

Çeliği veya paslanmazı kesebilir mi?

Alüminyum ve PVC/hafif alaşımlar için optimize edilmiştir. Doğru takımlama ve azaltılmış ilerleme ile ara sıra yumuşak çelikten ince parçalar mümkündür, ancak bu bir çelik işleme merkezi değildir.

Uzun giydirme cephe profilleri için 800 mm yeterli midir?

Tam uzunlukta 6 metrelik dikmeler için hayır; bunların uzun stroklu bir profil merkezine ihtiyacı vardır. Ancak işlenmiş düğümler, uç detaylar, braketler ve kısa kesitler için 800 mm idealdir.

Konulara dokunabilir mi?

Evet. Kontrol sistemine ve iş miline bağlı olarak hassas kılavuz çekme isteğe bağlıdır.

Öğrenmek ne kadar zor?

Yeni bir operatör, kısa video eğitiminden sonra standart delik/yuva işlerini yürütebilir. Karmaşık 3D frezeleme, CAD/CAM deneyimi gerektirir.

Özel demirbaşları destekliyor musunuz?

Evet. Profil kesitini, delik modelini ve parti boyutunu gönderin; kelepçeler, aletler ve döngü düzeni öneriyoruz.
