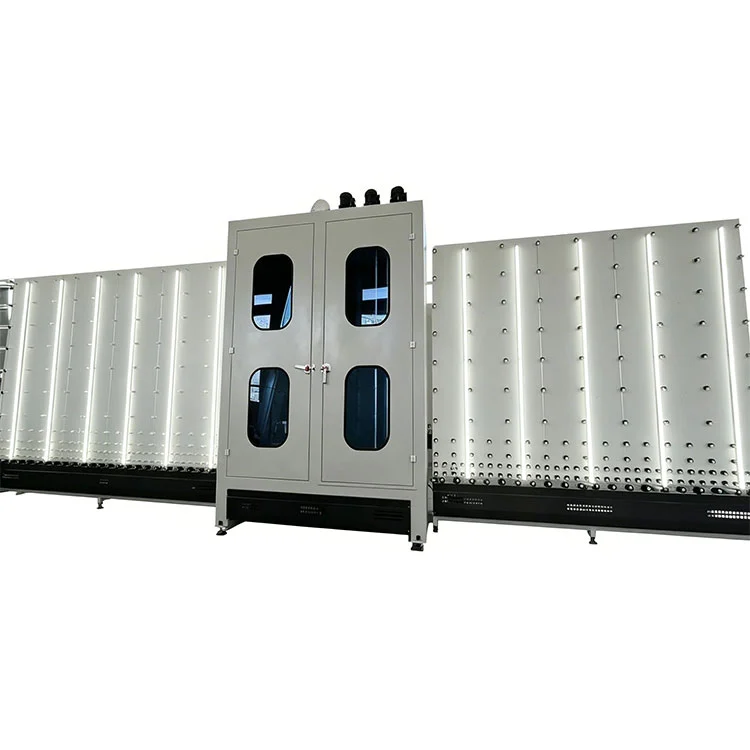

Yalıtımlı Cam için Otomatik Yıkama Kurutma Pres Hattı

Ana Özellikler

1. Dokunmatik ekran HMI'lı PLC kontrolü:TamamıYalıtımlı Cam için Otomatik Yıkama Kurutma Pres HattıTek bir kontrol paneli üzerinden yönetilmektedir. Operatörler arayüzden yıkama hızını, kurutma sıcaklığını, pres basıncını ve argon dolum süresini ayarlayabilir. Gerçek zamanlı durum göstergeleri her istasyonun çalışma durumunu gösterir ve alarm mesajları ayarlanan parametrelerden sapmaları işaretler.
2. Otomatik kaplamalı yüzey algılama:Yıkama bölümü girişine yerleştirilen optik sensörler Low-E ve diğer kaplamalı cam yüzeyleri tanımlar. Sistem, fırça basıncını ve su akışını buna göre ayarlar ve bir camın kaplanmış tarafı yanlış yöne bakacak şekilde yüklenmesi durumunda hattı durdurabilir.
3. Değişken frekanslı fırça sürücüsü:Fırça silindiri motorları invertör kontrollü olup, operatörün camın durumuna göre dönme hızını ayarlamasına olanak tanır. Daha ağır kir yükleri daha düşük konveyör hızlarında daha yüksek fırça torkuyla giderilebilirken, standart temizleme işlemi daha hızlı bir verimle gerçekleştirilir.
4. Kendinden uyarlamalı hava bıçağıyla kurutma:Hava bıçağı tertibatı cam kalınlığını algılar ve boşluğu otomatik olarak ayarlar. Kapalı devre sıcak hava sirkülasyon sistemi, kenarlar da dahil olmak üzere tüm cam alanı boyunca su içermeyen bir yüzeyi hedefleyerek tutarlı kurutma sıcaklığı sağlar.
5. Otomatik ara parça ve cam konumlandırma:Pnömatik hizalama durdurucuları, alüminyum aralayıcı çerçeveyi ve cam panelleri presleme aşamasından önce konumlandırır. Tutarlı kenar conta geometrisi sağlamak için hizalama toleransı ±1 mm dahilinde korunur.
6. Akıllı argon doldurma hesaplaması:Kontrol sistemi, iç boşluk hacmini hesaplamak için cam boyutlarını ve ara parça genişliğini okur, ardından argon dolum süresini ve akış hızını buna göre ayarlayarak hem yetersiz dolumu hem de gaz israfını önler.
7. Entegre argon dolgulu servo tahrikli pres:Pres ünitesi iç montajı, preslemeyi ve argon dolumunu tek bir istasyonda birleştirir. Servo sürücü presleme kuvvetini ve paralelliği kontrol ederken, gaz enjeksiyon sistemi dolum sonrası argon konsantrasyonunu ≥%90 olarak hedefler.
8. Üretim uyumluluğu:Hat, çift camlı, üçlü camlı, Low-E kaplamalı ve lamine yalıtım camı ünitelerini işliyor. 10 ila 48 mm arasındaki bitmiş IGU kalınlığı, ayarlanabilir pres ve konveyör kılavuzları tarafından sağlanır.
9. Uzaktan izleme ve çevrimiçi yükseltmeler:Ethernet portu fabrika ağına bağlantıya izin verir. Yetkili servis personeli uzaktan teşhis, parametre ayarı ve program güncellemeleri için PLC'ye erişebilir, böylece yerinde servis ziyareti ihtiyacı azalır.

Teknik Parametreler

Hat Yapılandırması ve İş Akışı

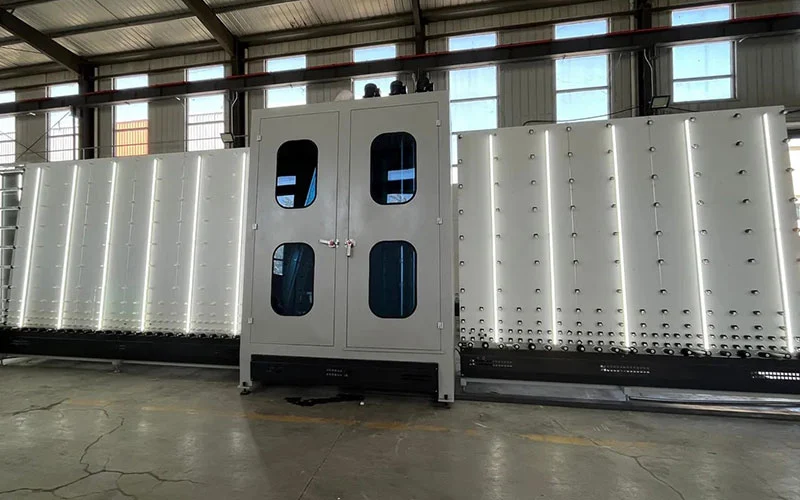

The Yalıtımlı Cam için Otomatik Yıkama Kurutma Pres Hattıbirbirine bağlı dört istasyondan oluşan düz akışlı bir üretim hattı olarak düzenlenmiştir. Cam levhalar yükleme ucundan girer ve her bölümden sırayla geçer:

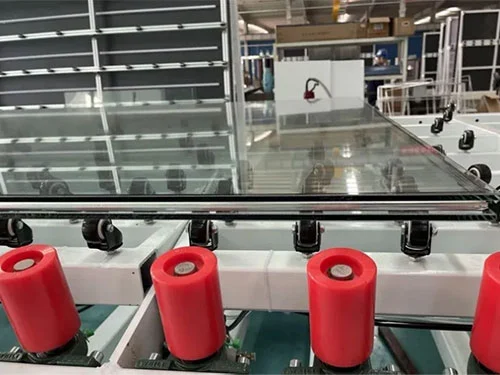

• Yükleme ve inceleme bölümü:Cam paneller manuel olarak veya yükleyici ile giriş konveyörüne yerleştirilir. Optik sensörler, yıkama bölgesine beslenmeden önce camın varlığını, boyutlarını ve kaplanmış yüzeyleri algılar.

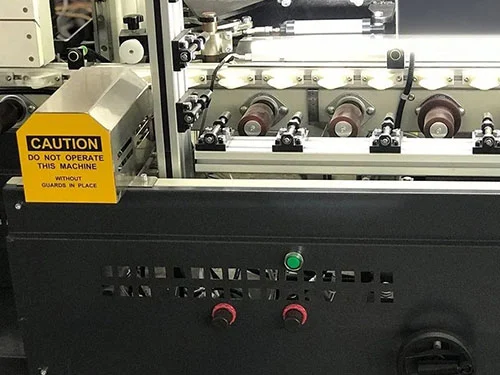

• Yıkama ve durulama bölümü:Ayarlanabilir basınçla dönen naylon fırçalar her iki cam yüzeyi de fırçalar. Düz jet nozullardan tatlı su veya devridaim suyu püskürtülür, ardından mineral kalıntısını önlemek için minerali giderilmiş suyla durulama yapılır.

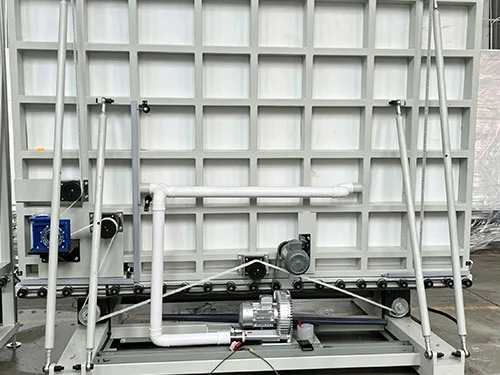

• Kurutma bölümü:Isıtılan hava, cam yolun üstüne ve altına yerleştirilen hava bıçakları aracılığıyla üflenir. Hava bıçağı aralığı cam kalınlığına göre otomatik olarak ayarlanır. Kapalı devre bir ısıtma sistemi, enerji tüketimini yönetirken kurutma verimliliğini korumak için havayı yeniden dolaştırır ve yeniden ısıtır.

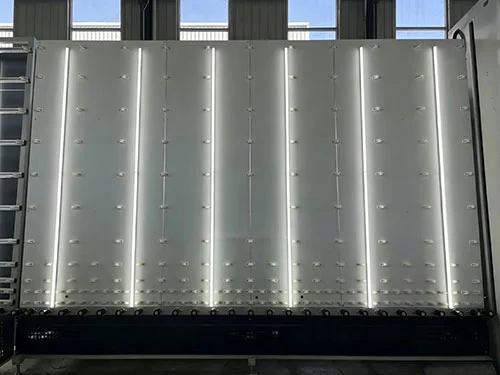

• Montaj ve pres bölümü:Kurutucu maddeyle önceden doldurulmuş ve birincil contayla kaplanmış alüminyum ara parça çerçevesi cam panelin üzerine yerleştirilmiştir. İkinci cam levha pnömatik olarak hizalanır. Servo tahrikli pres, panelleri kontrollü bir hızda bir araya getirir. Bu bölümde son preslemeden önce panellerin arasına yerleştirilen bir prob aracılığıyla argon dolumu yapılabilmektedir.

Anahtar Bileşenler

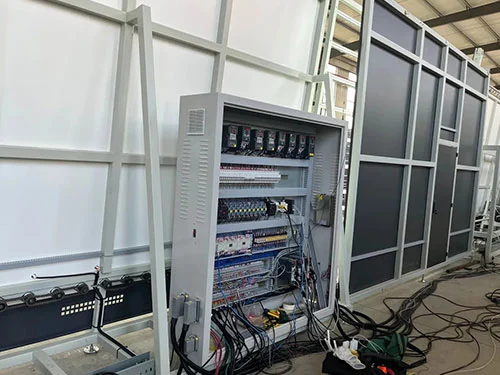

• PLC ve HMI:Renkli dokunmatik ekrana sahip endüstriyel sınıf programlanabilir kontrolör. Önceden ayarlanmış yıkama, kurutma ve presleme parametreleriyle birden fazla bardak tarifini saklar.
• Fırça silindirleri:Yüksekliği ayarlanabilir naylon kıllı fırçalar. Değişken frekanslı sürücü, hızın cam kir seviyesine ve hat verimine göre eşleştirilmesine olanak tanır.
• Hava bıçağı tertibatı:Cam kalınlığı girişine göre otomatik boşluk ayarına sahip hassas taşlanmış hava bıçakları. Isıtma elemanları ve sıcaklık sensörleri ile kapalı devre sıcak hava sirkülasyon sistemine bağlanır.
• Low-E algılama sensörleri:Yıkama bölümü girişinde kaplamalı ve kaplamasız cam yüzeyleri ayırt eden optik sensörler.
• Servo pres ünitesi:Bilyalı vida tahrikli, kuvvet geri beslemeli pres. Presleme hızı, son basınç ve tutma süresi programlanabilir.
• Argon dolum sistemi:Entegre hacim hesaplamalı kütle akış kontrolörü. Pres döngüsüyle senkronize edilmiş, geri çekilebilir bir prob aracılığıyla doldurur.

Üretici ve Garanti

Lebulang Machine olarak faaliyet gösteren LEBULANG, 1996 yılından bu yana Jinan fabrikasında cam işleme ekipmanları üretmektedir.Yalıtım Camı için Otomatik Yıkama Kurutma Pres HattıAr-Ge, işleme, montaj ve testleri kapsayan entegre bir sistem altında üretilmektedir. Her hat, sevkıyattan önce gerçek camla tam bir test sürüşüne tabi tutulur ve teslimat öncesi bir inceleme raporu sunulur. Standart garanti ana yapı ve bileşenler için bir yıldır. Uzaktan teknik destek, çevrimiçi program güncellemeleri ve operasyon eğitimi dahildir. Yedek parçalar stoklu olup, düzenli kargo gönderileriyle gönderilebilmektedir. Yerinde kurulum ve devreye alma ek ücret karşılığında düzenlenebilir.

SSS

S1: Bu hat ne tür yalıtımlı cam üretebilir?

C: Çift camlı, üçlü camlı, Low-E kaplamalı ve lamine yalıtım camı ünitelerini işler. Bitmiş IGU kalınlık aralığı 10 ila 48 mm olup standart pencere, kapı ve giydirme cephe özelliklerini kapsar.

S2: Makine kaplamalı camı otomatik olarak tanımlayabilir mi?

C: Evet. Yıkama bölümü girişindeki optik algılama sensörleri Low-E ve diğer kaplamalı yüzeyleri tanımlar. Sistem, bir panelin kaplanmış tarafı yanlış yönlendirilmiş şekilde yüklenmesi durumunda operatörü uyaracak veya hattı duraklatacak şekilde ayarlanabilir.

S3: Kurutma etkisi tamamen susuz mu?

C: Kendi kendine uyum sağlayan hava bıçaklarıyla birleştirilmiş kapalı devre sıcak hava sirkülasyon sistemi, cam yüzeyini ve kenarlarını tamamen kurutmak için tasarlanmıştır. Hava bıçağı boşluğu cam kalınlığına göre ayarlanır ve devridaim edilen hava, tutarlı buharlaşma koşullarını korumak için sürekli olarak yeniden ısıtılır.

S4: Günlük bakım karmaşık mıdır?

C: Filtreler, fırça ruloları ve hava bıçağı nozülleri gibi önemli inceleme noktalarına yan panellerden ve genişletilmiş erişim kapılarından erişilebilir. Filtre temizliği ve fırça kontrolü gibi rutin görevler, ana bölümler sökülmeden gerçekleştirilebilir. Kullanım kılavuzunda bir bakım planı verilmiştir.

S5: Uzun süreli sürekli çalışmayı destekliyor mu?

C: Elektrikli ve pnömatik bileşenler sürekli endüstriyel görev için seçilmiştir. PLC, sürücüler, motorlar ve sensörler büyük uluslararası tedarikçilerden temin edilmektedir. Önerilen bakım aralıklarında hat, yüksek hacimli yalıtım camı üretiminde 24 saat çalışacak şekilde tasarlanmıştır.
