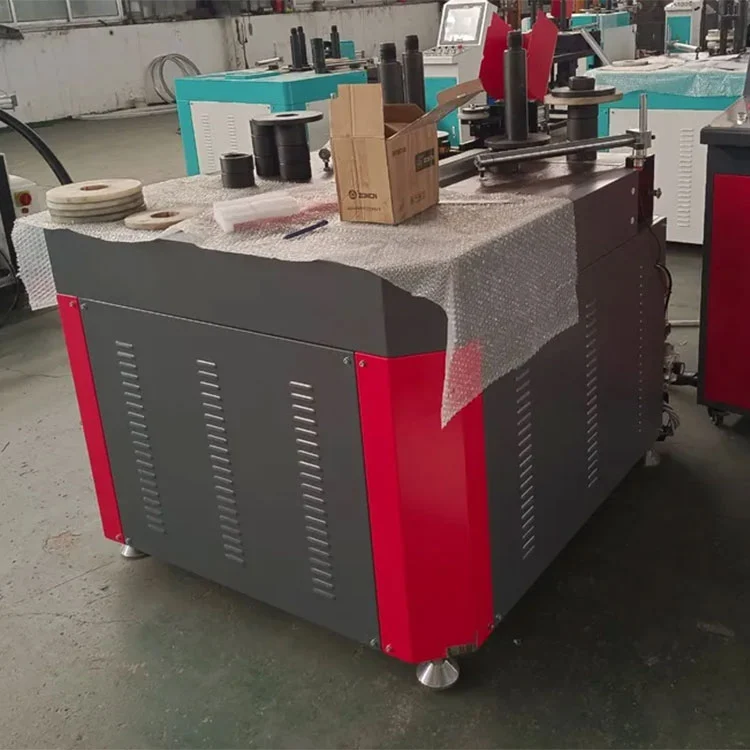

CNC Dört Kafa Köşe Sıkma Makinası

Temel Özellikler

• Dört kafalı eşzamanlı sıkma: The CNC Dört Kafa Köşe Sıkma Makinasıbir çerçevenin dört köşesinin tamamını tek bir presleme döngüsünde tamamlar. Bu, çerçevenin her bir köşe çifti için yeniden konumlandırılması ve yeniden kelepçelenmesi gereken tek kafalı veya çift kafalı alternatiflerle karşılaştırıldığında taşıma süresini azaltır.
• CNC servo konumlandırma:Her bir sıkma kafası, bilyalı vidayı çalıştıran bir servo motor tarafından konumlandırılır. Operatör, dokunmatik ekran üzerinden çerçeve boyutunu seçer ve kafalar otomatik olarak gerekli konumlara hareket eder. Aynı sistem birden fazla çerçeve tarifini saklar. Tekrar konumlandırma doğruluğu, uygun şekilde hazırlanmış profiller altında diyagonal hata tipik olarak 1 mm dahilinde ve dikiş hatası 0,15 mm'nin altında olacak şekilde ±0,1 mm olarak belirtilir.
• Çerçeve boyutu aralığı:Makine, konut ve ticari üretimde bulunan alüminyum pencere ve kapı çerçevesi boyutlarının çoğunu kapsayan, 550 × 550 mm'den 1800 mm yüksekliğe ve 3000 mm genişliğe kadar çerçeveleri işler.
• Hidrolik sıkma sistemi:Her kafa, 15 MPa nominal yağ basıncına ve toplam 48 kN sıkma kuvvetine sahip bir hidrolik silindir tarafından tahrik edilir. Hidrolik devre iki aşamalı bir yüksek-düşük basınç dizisi kullanır: hızlı yaklaşma stroku çevrim süresini azaltırken, strok sonundaki yüksek basınç tutma sıkı bir köşe bağlantısı sağlar.
• Pnömatik hareketli kelepçeler:Sıkıştırma üniteleri çerçeve yükleme için otomatik olarak ileri doğru hareket eder ve boşaltma için sıkma işleminden sonra geri çekilir. Profili yerinde tutmak ve presleme darbesi sırasında deformasyon riskini azaltmak için sıkma kuvveti iki yönden uygulanır.

Teknik Özellikler

Nasıl Çalışır?

The CNC Dört Kafa Köşe Sıkma Makinasıdokunmatik ekranda çerçeve boyutunun girilmesiyle başlayan bir sırayla çalışır. Her biri servo tahrikli bilyalı vida eksenlerine monte edilen dört sıkma kafası otomatik olarak programlanan konumlara hareket eder. Operatör kesilen ve hazırlanan alüminyum profilleri sıkma aparatlarına yerleştirir. Pnömatik kelepçeler, hem dikey hem de yatay yönlerden basınç uygulayarak profilleri yerinde tutmak için devreye girer. Kelepçelendikten sonra hidrolik devre iki aşamada etkinleşir: Düşük basınçlı hızlı ilerleme, kıvırma aletlerini profil köşeleriyle temas ettirir ve yüksek basınçlı tutma, köşe bağlantısını tamamlamak için 48 kN'lik kıvırma kuvvetinin tamamını uygular. Bekleme süresinden sonra kelepçeler serbest bırakılır, kıvırma aletleri geri çekilir ve bitmiş çerçeve çıkarılabilir. Dört köşenin tamamı tek bir döngüde tamamlanır, böylece çerçevenin yeniden konumlandırılmasına gerek kalmaz.

Anahtar Bileşenler

• Servo motorlar ve vidalı miller:Dört başlığın her biri, hassas bir bilyalı vidaya bağlanan bir AC servo motor tarafından bağımsız olarak konumlandırılır. Bu düzenleme ±0,1 mm tekrarlanabilirlik sağlar ve kafaların manuel ayar gerektirmeden farklı çerçeve boyutlarına göre yeniden konumlandırılmasına olanak tanır.
• Hidrolik güç ünitesi:60 litrelik bir tank, basınç kontrol valflerine sahip bir manifold aracılığıyla dört hidrolik silindire yağ sağlar. Yüksek-düşük basınç iki aşamalı dizi, PLC tarafından solenoid valfler aracılığıyla yönetilir.

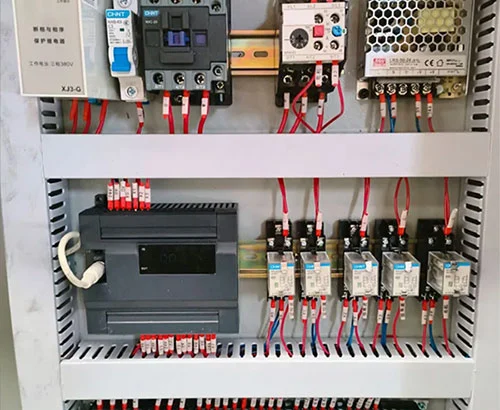

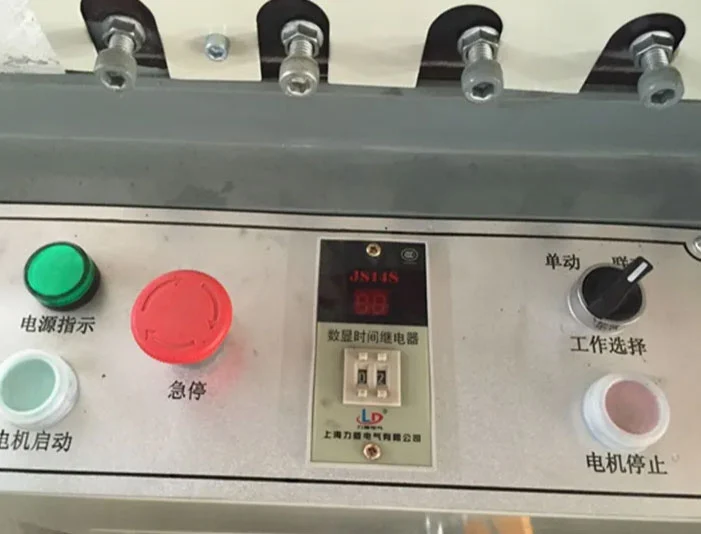

• Dokunmatik ekran ve PLC:Endüstriyel dokunmatik ekran çerçeve boyutu ayarlarını, kayıtlı programları, üretim sayaçlarını ve alarm mesajlarını görüntüler. Yaygın olarak üretilen çerçeve boyutları için parametre tarifleri kaydedilebilir ve geri çağrılabilir.

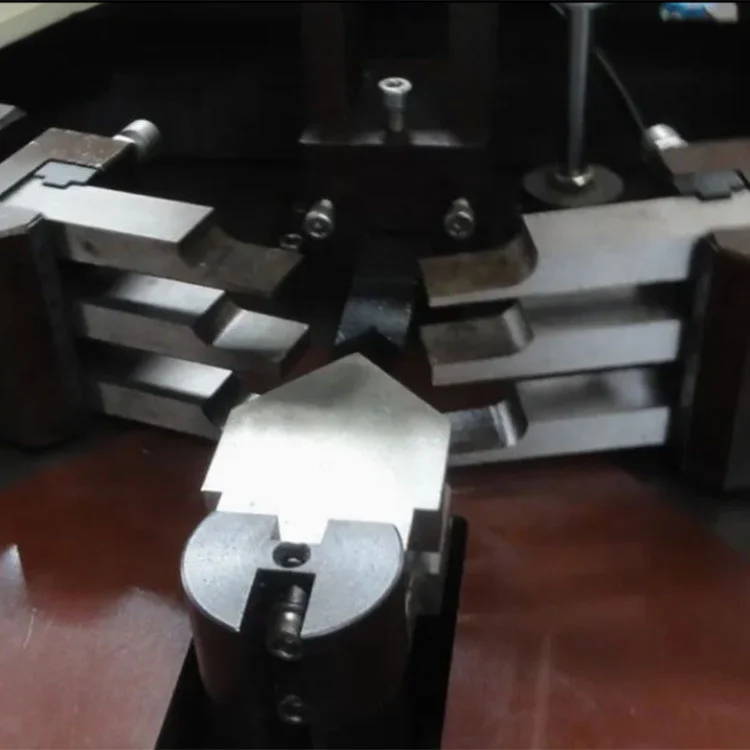

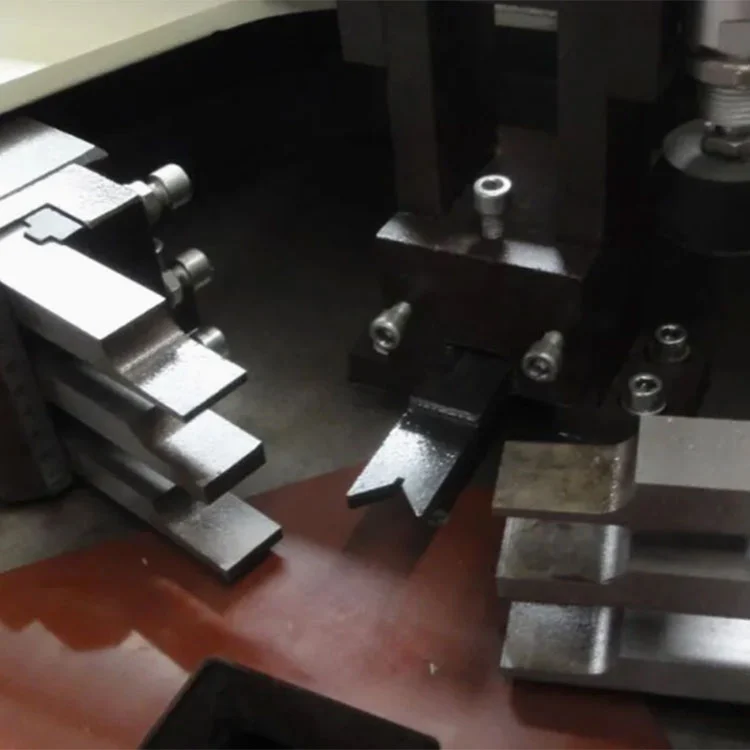

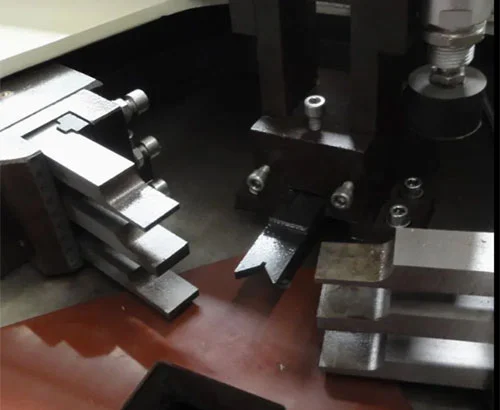

• Sıkma araçları:Sertleştirilmiş çelik sıkma bıçakları profil geometrisine uyacak şekilde işlenir. Takım setleri farklı profil kesitleriyle değiştirilebilir. Bıçaklar derinlik ve hizalama açısından ayarlanabilir.

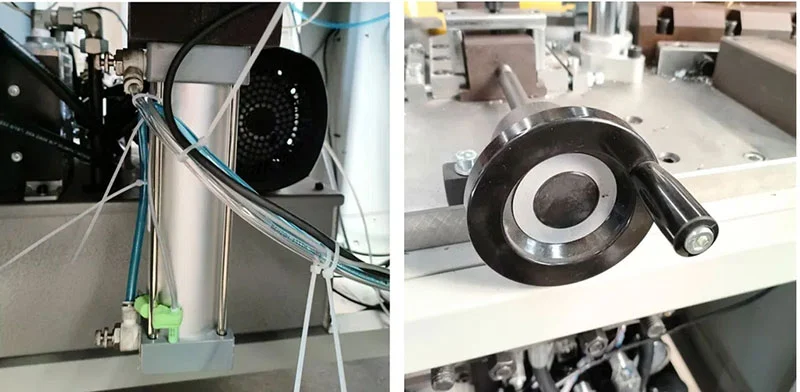

• Pnömatik sıkma sistemi:Kelepçeler doğrusal kılavuzlar üzerinde ileri ve geri hareket eder. Sıkıştırma kuvveti, basıncı 0,5-0,8 MPa'ya ayarlanan pnömatik silindirler tarafından sağlanır. Çift yönlü sıkıştırma tasarımı, sıkma sırasında profili sabitlemek için iki taraftan kuvvet uygular.
• Makine çerçevesi:Kaynaklı bir çelik yapı, dört hareketli başlığı ve sabit merkezi çalışma tablasını destekler. Çerçeve, kıvırma sırasında oluşan tepki kuvvetlerine direnecek ve zaman içinde kafa hizalamasını koruyacak şekilde tasarlanmıştır.

Uygulama Senaryoları

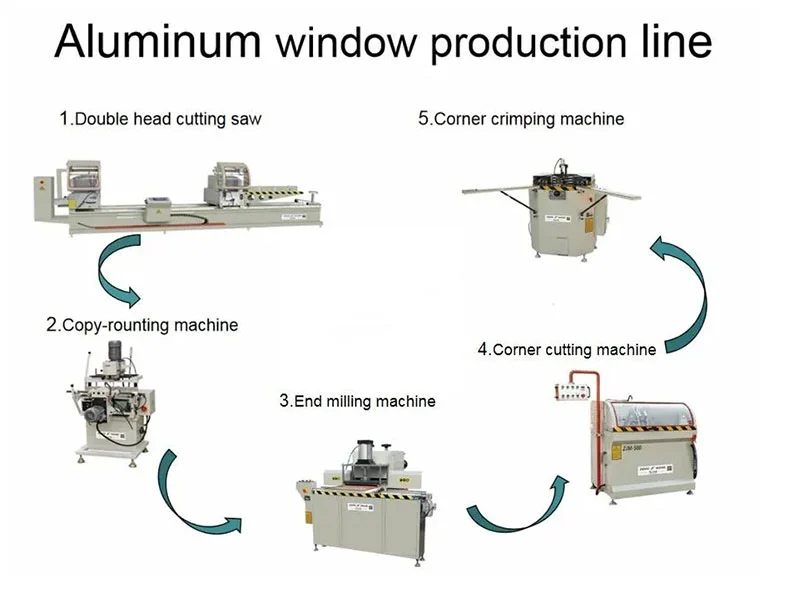

Alüminyum Pencere İmalatı

Kanatlı, sürgülü ve termal izolasyonlu pencere çerçevelerinin kıvrılması.

Alüminyum Kapı Üretimi

Giriş kapıları, balkon kapıları, yanmaz alüminyum kapılar ve iç alüminyum kapı çerçevelerinin köşe montajı.

Giydirme Cephe ve Bina Profilleri

Alüminyum dikmelerin, traverslerin ve cephe profillerinin 90° köşe kıvırılması.

Yüksek Hacimli Üretim

Dört köşenin tek bir döngüde tamamlanmasının çerçeve başına işlem süresini azalttığı ve daha yüksek günlük çıktıyı desteklediği orta ve büyük alüminyum kapı ve pencere fabrikalarında kullanılır.

Üretici ve Garanti

Lebulang Machine olarak faaliyet gösteren Shandong Lebulang Precision Machinery Co., Ltd., 1996 yılından bu yana Jinan tesisinde alüminyum ve PVC pencere ve kapı işleme ekipmanları üretmektedir. Şirket, Ar-Ge, işleme, montaj, test ve satışları kendi bünyesinde yönetmektedir.CNC Dört Kafa Köşe Sıkma Makinasıbu entegre sistem altında üretilmiştir ve fabrikadan CE ve ISO 9001 sertifikasıyla doğrudan tedarik edilir. Bir yıllık garanti ana yapıyı kapsar. Video tanılama ve çalıştırma rehberliği de dahil olmak üzere uzaktan teknik destek dahildir. Kıvırma bıçakları, contalar ve filtre elemanları gibi yedek parçalar stoklarımızda mevcuttur ve ayrı olarak sipariş edilebilir. Yerinde kurulum ve devreye alma ek ücret karşılığında düzenlenebilir.

SSS

S1: CLM4S ne anlama geliyor?

A: CNC Köşe Makinesi 4 kafalı Servo. "4", dört bağımsız sıkma kafasını ifade eder.

S2: Makinenin kaldırabileceği maksimum çerçeve boyutu nedir?

C: Standart konfigürasyon, 1800 mm yüksekliğe ve 3000 mm genişliğe kadar olan çerçeveleri destekler. Standart dışı boyutlar sipariş sırasında tartışılabilir.

S3: Makinenin yeni işçiler için çalıştırılması zor mu?

C: İşlem, kayıtlı çerçeve programlarının bulunduğu bir dokunmatik ekran aracılığıyla gerçekleştirilir. İngilizce bir kılavuz ve video eğitimi verilmektedir. Çoğu operatör günlük rutini bir ila iki iş günü içinde öğrenir.

S4: Ne tür ödeme ve teslimat koşulları mevcut?

C: Ödeme, USD, EUR ve GBP dahil başlıca para birimlerinde T/T veya L/C ile yapılabilir. Standart teslimat koşulları FOB Qingdao veya Jinan'dır. Gönderinin varış noktasına bağlı olarak CFR, CIF ve EXW de kabul edilir.

S5: Sıkma takımları belirli profiller için özelleştirilebilir mi?

C: Evet, müşterinin profil kesitine uyacak şekilde kıvırma bıçakları işlenebilir. Doğru takım setini üretmek için sipariş sürecinde bir profil örneği veya çizim gereklidir.
