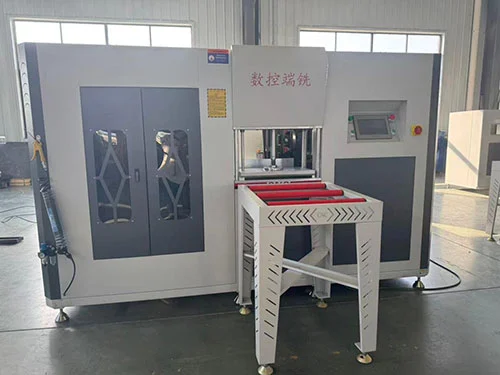

Çift Kesim 4+2 Eksen Uç Miller Termal Kırma Alüminyum Üretim Hattı

Bu çift kesimli 4+2 şaft ucu frezeleme termal olarak kırılmış alüminyum profil üretim hattı, Lebulang Machine tarafından Çin'in Jinan kentindeki fabrikasında üretildi. Şirket 1996 yılından bu yana alüminyum alaşımlı kapı ve pencere ekipmanları üretmektedir ve üretim hattı doğrudan fabrikadan satılmaktadır. OEM/ODM konfigürasyonları kabul edilir. Bu parmak frezeleme makinesi, boşta bir geri dönüş stroku olmadan her iki yönde de kesim yapan iki bağımsız iş mili kullanarak yüksek hacimli ısı yalıtımlı profil üretimi için tasarlanmıştır. 4+2 eksenli bir CNC sistemi, iş millerini konumlandırır ve yönlerini 0° ile 90° arasında otomatik olarak değiştirir. Dökme demir taban, doğrusal kılavuz raylar ve bilyalı vidalı sürücüler konumlandırma doğruluğunu ±0,02 mm dahilinde tutar ve önceden yüklenmiş programlara sahip 7 inç dokunmatik ekran, ayarları yönetir.

Çift Kesim 4+2 Eksen Uç Miller Termal Kırma Alüminyum Üretim Hattı

• Çift kesim sistemi:Biri ileri diğeri geri olmak üzere iki bağımsız mil, profil boyunca her iki yönde kesmeye olanak sağlar. Frezeleme çevrimi boşta bir dönüş stroku gerektirmez, bu da yalnızca tek yönde kesim yapan tek iş milli makinelerle karşılaştırıldığında genel çevrim süresini azaltır.
• 4+2 eksenli CNC kontrolü:Dört servo eksen, doğrusal profil beslemeyi ve konumlandırmayı yönetir; iki ek döner eksen, iş millerini otomatik olarak 0° ile 90° arasında değiştirir. Bu düzen, manüel takım değişiklikleri olmaksızın dikmeler, takviyeli dikmeler ve çerçeve profilleri üzerinde parmak frezeleme, zıvana kesme ve çentik açma işlemlerine izin verir.
• Termal kırılmalı alüminyum uyumluluğu:Kesici geometrisi ve kelepçeleme düzeni, yalıtım şeridinin sağlam kalması gereken ve frezelenmiş yüzeylerin, bitmiş pencere veya kapı montajında ​​iyi bir termal performans için sıkı bağlantı uyumu sağlaması gereken termal yalıtım profilleri için tasarlanmıştır.

Çift Kesim 4+2 Eksen Uç Miller Termal Kırma Alüminyum Üretim Hattı

• Hassasiyet ve kararlılık:Makine tabanı dökme demirden yapılmıştır ve frezeleme sırasında titreşimi sönümlemek için kütle sağlar. Konumlandırma eksenlerindeki doğrusal kılavuz raylar ve bilyalı vidalı tahrikler, tutarlı çalışma altında ±0,02 mm dahilinde tekrarlanabilirliği korur. Kauçuk yüzlü çenelere sahip pnömatik kelepçeler, profili yüzeyini işaretlemeden güvenli bir şekilde tutar.

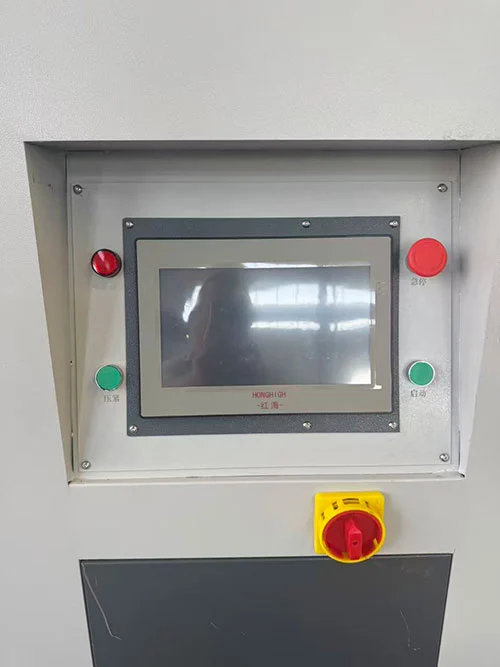

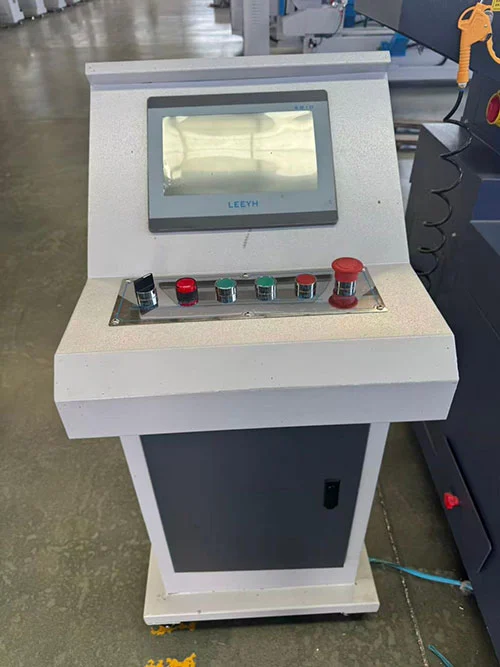

• Çalıştırma ve programlama:7 inçlik dokunmatik ekran arayüzü (ESTUN veya Schneider CNC sistemi), yaygın olarak kullanılan profil programlarını saklar. Operatör bir ön ayarı geri çağırabilir veya yeni boyutları doğrudan girebilir. İsteğe bağlı bir QR kodu tarama işlevi, ilgili işleme programını otomatik olarak yükleyerek kurulum süresini ve giriş hatası olasılığını azaltabilir.

Çift Kesim 4+2 Eksen Uç Freze Termal Kırma Alüminyum Üretim Hattı Uygulamaları

• Termal mola alüminyum kapı ve pencere dikmesi / vasistas parmak frezeleme
• Çerçeve ve kanat profili zıvana ve oluk işleme
• Giydirme cephe alüminyum profil uç yüz işleme
• Yüksek hacimli alüminyum pencere üretim hatları

Nasıl Çalışır?

The Çift Kesim 4+2 Eksen Uç Miller Termal Kırma Alüminyum Üretim Hattıoperatörün pnömatik kelepçelere termal yalıtımlı alüminyum profil yüklemesiyle çalışır. 4+2 eksenli CNC kontrolü, iş millerini uygun açıda (0° veya 90°) konumlandırır ve profil uçlarını frezelemek için bunları doğrusal eksenler boyunca hareket ettirir. Bir iş mili ileri geçişte keser ve ikinci iş mili ters yönde dönerek geri dönüş geçişinde kesimi tamamlar - veya programa bağlı olarak her ikisi de farklı yüzleri aynı anda işleyebilir. Freze derinliği, zıvana uzunluğu ve kanal boyutları dokunmatik ekran aracılığıyla ayarlanır. Çift kesim eylemi, iş millerinin döngü boyunca devreye girdiği ve kelepçeler serbest bırakıldığında profilin bir sonraki işlem adımına hazır olduğu anlamına gelir.

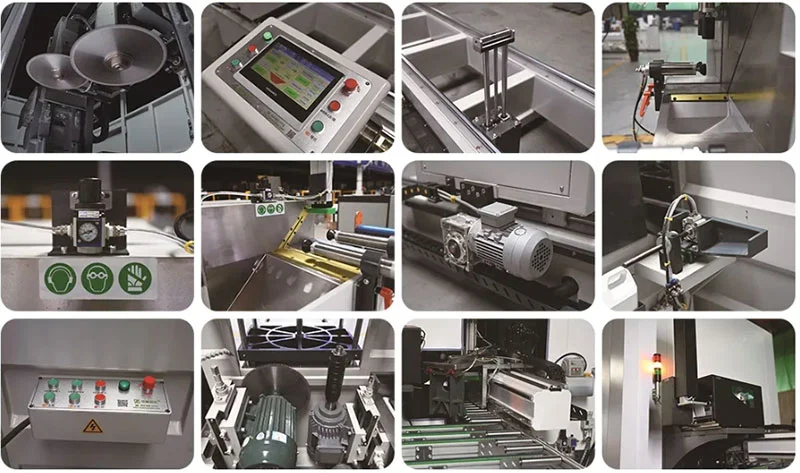

Anahtar Bileşenler

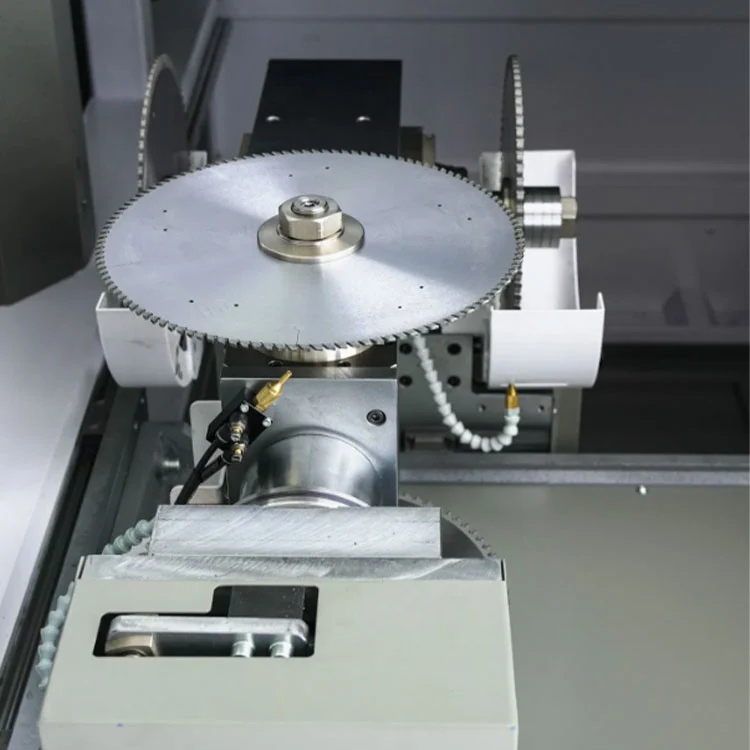

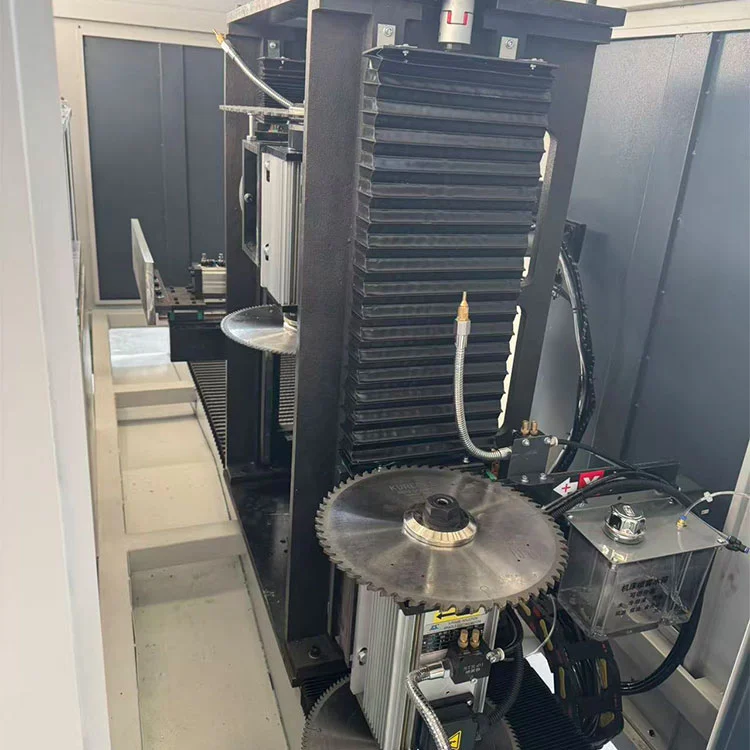

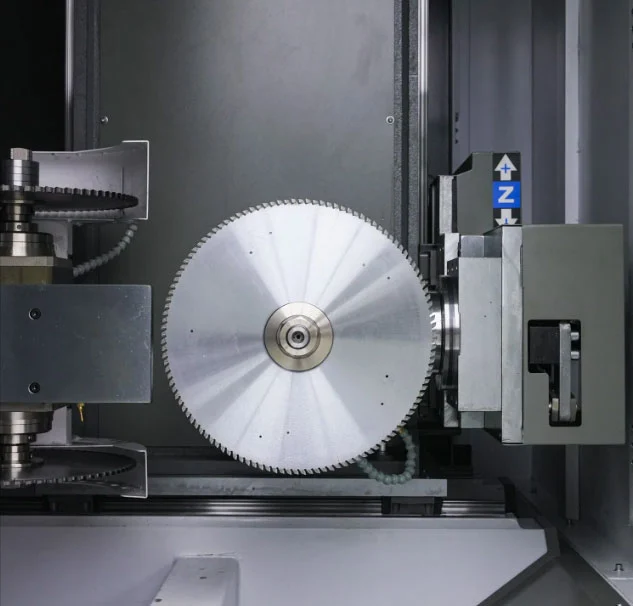

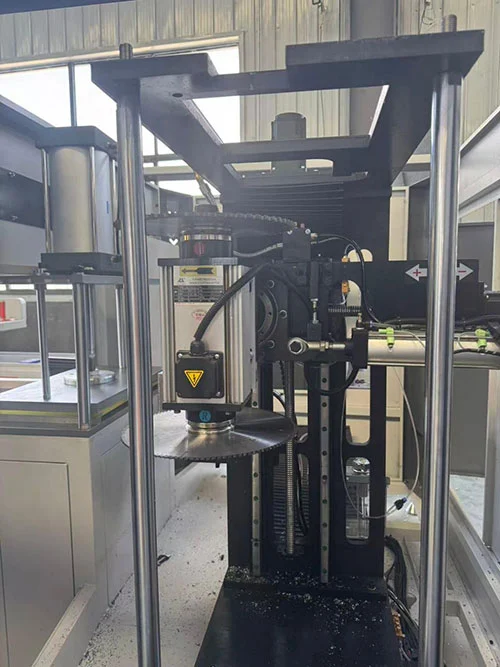

• İkiz miller (2×3kW):Her iş mili motoru 2800 devir/dakikada 3kW güç sağlar ve φ230 mm'den φ350 mm'ye kadar frezeleme takımlarını kabul eder. Millerden biri saat yönünde, diğeri saat yönünün tersine dönecek şekilde yapılandırılmış olup, yeniden konumlandırmaya gerek kalmadan çift yönlü kesmeye olanak sağlar.

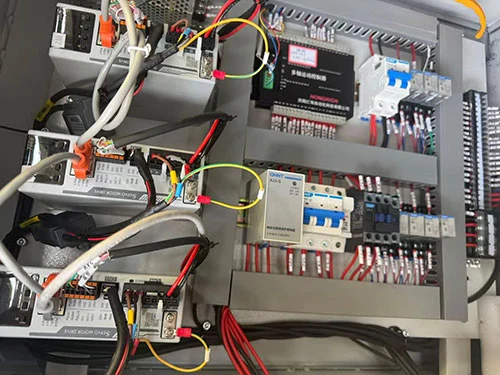

• 4+2 eksenli CNC sistemi:CNC kontrolörü (ESTUN veya Schneider) dört doğrusal servo ekseni (profil besleme ve takım konumlandırma) ve iki döner ekseni (iş mili açısı değiştirme) koordine eder. Programlar USB, dokunmatik ekran veya isteğe bağlı QR kod tarayıcı aracılığıyla yüklenebilir.
• Dökme demir taban ve doğrusal kılavuzlar:Ağır dökme demir yatak sağlam bir temel sağlar. Doğrusal kılavuz rayları ve hassas vidalı miller, minimum boşlukla düzgün, doğru eksen hareketi sağlar.
• Kauçuk korumalı pnömatik sıkıştırma:Kelepçeler frezeleme sırasında profili güvenli bir şekilde tutar. Temas yüzeyleri, yüzeyin çizilmesini ve alüminyumun deformasyonunu önlemek için lastik pedlerle donatılmıştır.
• Toz emme portu:Toz emme sistemi için bir bağlantı noktası, sürekli çalışma sırasında çalışma alanının alüminyum talaşlarından arındırılmasına yardımcı olur.

Teknik Özellikler

• Güç Kaynağı: 380V / 50Hz / 3Ph
• Toplam Güç: 8,8 kW (2 × 3 kW iş mili motorları + servo sürücüler)
• Mil Hızı: 2800 rpm
• Freze Kesici Çapı: φ230--φ350 mm (özelleştirilebilir)
• Çalışma Hava Basıncı: 0,5--0,8 MPa
• Maksimum Freze Derinliği: 80 mm
• Maksimum Profil Boyutu: Genişlik ≤120 mm, Yükseklik ≤150 mm
• Makine Boyutu: 1700×800×1500 mm
• Ağırlık: ≈ 450 kg

Fabrika ve Satış Sonrası

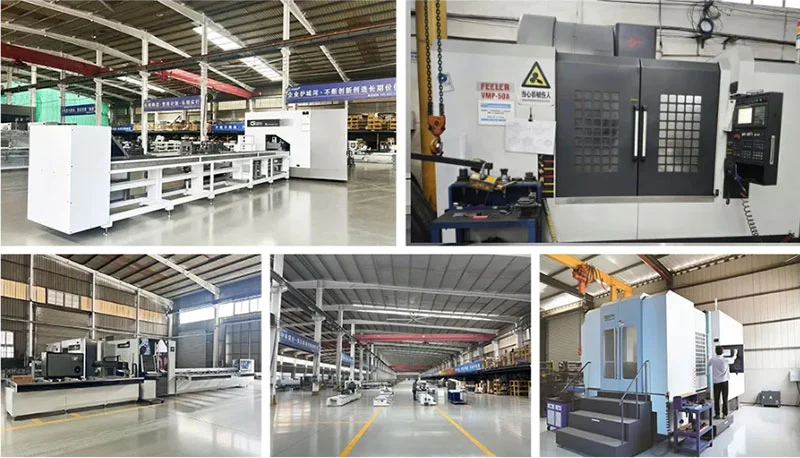

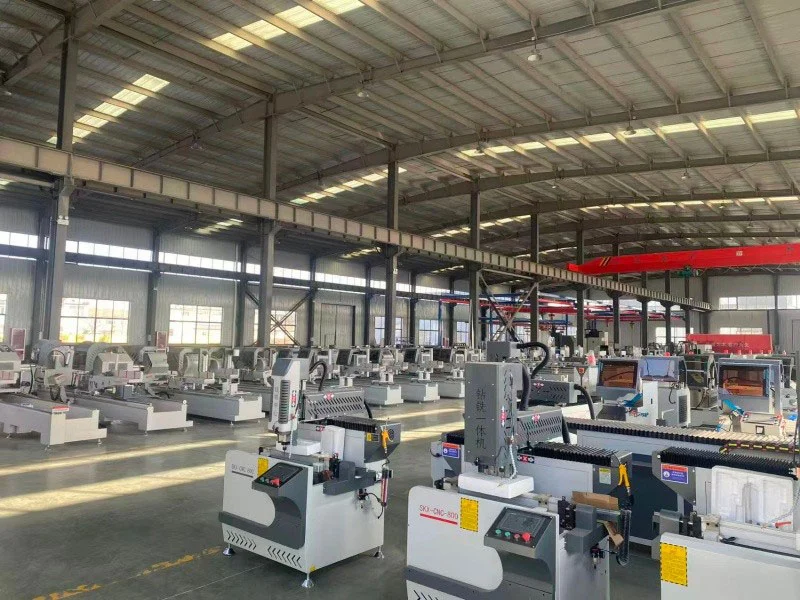

Lebulang Makine, 1996 yılından beri Jinan üretim tesisini işleterek pencere, kapı ve profil işleme makineleri üretmektedir.Çift Kesim 4+2 Eksen Uç Miller Termal Kırma Alüminyum Üretim HattıCE ve ISO sertifikalarıyla doğrudan fabrikadan gönderilir. Bir yıllık yapısal garanti standarttır. Uzaktan kurulum talimatları, eğitim medyası ve çevrimiçi destek ücretsiz olarak dahildir. Sarf malzemeleri (kesiciler, çeneler, contalar) stokta tutulur. Yerinde devreye alma ayarlanabilir.

SSS

S: Ekipmanınız hem pencere/kapı profillerini hem de alüminyum giydirme cephe profillerini taşıyabilir mi?

C: Evet. Fabrikamız kapı, pencere ve giydirme cephe imalatına yönelik akıllı makineler üretmektedir. Örneğin, G20/G50 iş istasyonu tam prosesli işlemeyi gerçekleştirirken, Lebulang markalı testerelerimiz profilleri 45° ila 135° arasındaki açılarda keser. Özel üretim ihtiyaçlarınıza göre ekipman öneriyoruz.

S: Operasyon karmaşık mı? Çok sayıda vasıflı işçiye ihtiyacım var mı?

C: Makineleri minimum eğitimle çalıştırılacak şekilde tasarlıyoruz. CNC sistemi önceden ayarlanmış programları saklar ve arayüz basit menüler kullanır. İleri düzey programlama bilgisine gerek yoktur. Personelinizin hızla uzmanlaşmasına yardımcı olmak için ücretsiz eğitim malzemeleri, uzaktan rehberlik ve kurulum videoları sağlıyoruz.

S: İşleme doğruluğu ve uzun vadeli istikrar nasıl olur?

C: Dökme demir makine gövdeleri, doğrusal kılavuz raylar ve servo motorlu bilyalı vidalı tahrikler kullanıyoruz. Temel bileşenler uluslararası tanınmış tedarikçilerden temin edilmektedir. Elmas uçlu aletler ve otomatik yağlama sistemleri, zaman içinde tutarlı doğruluğu destekleyerek kesme kalitesinin korunmasına ve parça ömrünün uzatılmasına yardımcı olur.

S: Hangi satış sonrası hizmeti sağlıyorsunuz?

C: 24 saat çevrimiçi destek, bir yıllık garanti ve ömür boyu bakım hizmeti sunuyoruz. Görüntülü görüşme yoluyla uzaktan sorun giderme olanağı mevcuttur. Yerinde ziyaretin gerekli olması halinde, bunu ek ücret karşılığında ayarlayabiliriz. Yedek parçalar stokta tutulur ve hızlı bir şekilde sevk edilebilir.
