Endüstriyel Alüminyum Profiller için Yüksek Hassasiyetli CNC Daire Testere

Teknik Özellikler

Testere Nasıl Çalışır?

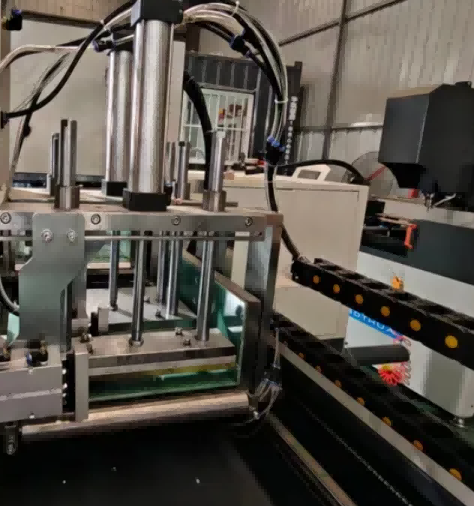

The Endüstriyel Alüminyum Profiller için CNC Daire TestereProfili, dokunmatik ekranda girilen uzunluğa göre testere bıçağının altına konumlandıran servo tahrikli bir besleme ekseni ile çalışır. Operatör alüminyum ekstrüzyonu giriş silindiri tablasına yükler, kesme programını bellekten seçer veya yeni boyutları girer ve döngüyü başlatır. Pnömatik kelepçeler, profili referans duraklarına karşı tutmak için hem dikey hem de yatay yönlerden bağlanır. Gaz-sıvı sönümleme silindiriyle donatılmış testere kafası, kare, çapaksız bir kesim oluşturmak için kontrollü bir ilerleme hızıyla malzeme boyunca aşağı iner. Atomize bir kesme sıvısı spreyi, kesim sırasında bıçağı ve iş parçasını soğutur. Bıçak geri çekildikten sonra kelepçeler serbest bırakılır ve servo besleme, profili bir sonraki kesme konumuna ilerletir. Standart konfigürasyon 90° ve ±45°'de kesim yapar. Opsiyonel CNC açı modülü ile testere kafası, program kontrolü altında 22,5° ile 157,5° arasında herhangi bir açıda döner.

Temel Özellikler

±0,1 mm Kesme Hassasiyeti – Servo kontrollü besleme olağanüstü tekrarlanabilirlik sağlar.

Tam Otomatik Çevrim – Entegre otomatik yükleme, sıkma, kesme ve boşaltma.

Ağır Hizmete Uygun Çerçeve – Gerilimi azaltılmış kaynaklı çelik yapı, titreşimi azaltır ve bıçak ömrünü uzatır.

Çapaksız Kesim – Optimize edilmiş bıçak hızı ve buharlı soğutma sistemi, son işlemeyi en aza indirir.

Esnek Açılı Kesim – Standart 45° / 90°; istek üzerine özel açılar mevcuttur.

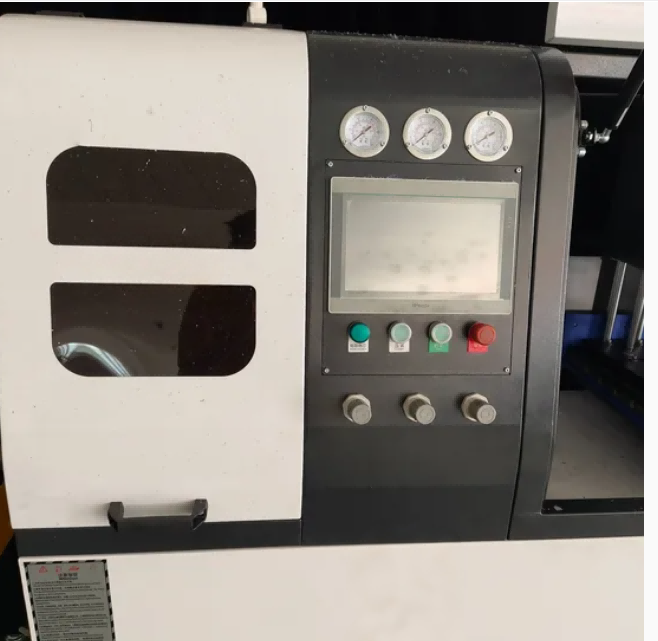

Kullanıcı Dostu CNC Arayüzü – Hızlı kurulum ve minimum eğitim için sezgisel dokunmatik ekranlı HMI.

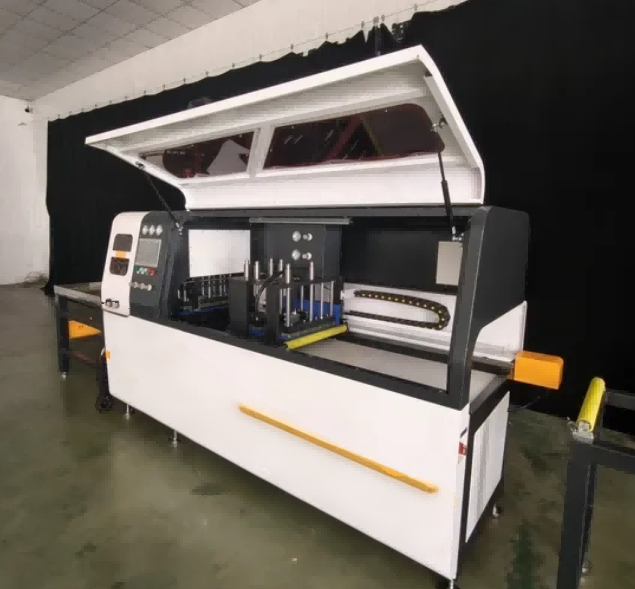

Önce Güvenlik – Güvenlik kilitleri ve CE uyumlu elektrik kabini ile tamamen kapalı koruma

Uygulama Senaryoları

Alüminyum pencere ve kapı profilleri

Giydirme cephe ve cephe sistemleri

Güneş paneli çerçeve kesimi

Endüstriyel alüminyum ekstrüzyonlar

Demiryolu taşımacılığı ve otomotiv alüminyum parçaları

Mobilya ve soğutucu profilleri

Endüstriyel Alüminyum Profiller için CNC Daire Testere İsteğe Bağlı Yükseltme Modülleri

1. Sıfır kuyruklu kesme yapısı (kalan kuyruk ≤5mm, yüksek malzeme kullanımı)
2. 6m uzunluğunda profiller için otomatik yükleme ve boşaltma makaralı konveyör hattı
3. CNC isteğe bağlı açılı kesme modülü (22,5°--157,5°)
4. Büyük kapasiteli çip depolama toz toplayıcı
5. IoT uzaktan çevrimiçi teşhis ve veri istatistikleri modülü
6. Paket çok parçalı senkron sıkma fikstürü
7. 12000 mm'ye kadar özel uzatılmış besleme hareketi

Çalışma Süreci

Otomatik Yükleme – Profiller makaralı konveyör veya otomatik yükleyici aracılığıyla yüklenir.

Hassas Konumlandırma – Servo tahrikli besleme, tam kesme uzunluğu sağlar.

Güvenli Sıkıştırma – Pnömatik/hidrolik kelepçeler profilleri sıkı bir şekilde tutar.

Yüksek Hızlı Kesim – CNC kontrollü testere kafası temiz, doğru kesimler gerçekleştirir.

Talaş Temizleme ve Soğutma – Entegre soğutma ve talaş konveyörü çalışma alanını temiz tutar

SSS

Bu CNC testere hangi profilleri kesebilir?

C: Pencere/kapı bölümleri, perde duvarları ve güneş çerçeveleri dahil olmak üzere endüstriyel alüminyum profiller için tasarlanmıştır. Daha büyük ekstrüzyonlar için özel çözümler mevcuttur.

S2: Makine tam otomatik mi?

C: Evet. Yalnızca bir operatör gerektirerek otomatik beslemeyi, kenetlemeyi, kesmeyi ve boşaltmayı destekler.

S3: 90° dışındaki açılarda kesebilir mi?

C: Evet. Standart modeller 45° ve 90°'yi destekler; istek üzerine özel açılı kesim mevcuttur.

S4: Kesme doğruluğu nedir?

C: Besleme doğruluğu ±0,1 mm'dir ve seri üretim için yüksek tekrarlanabilirlik sağlar.
