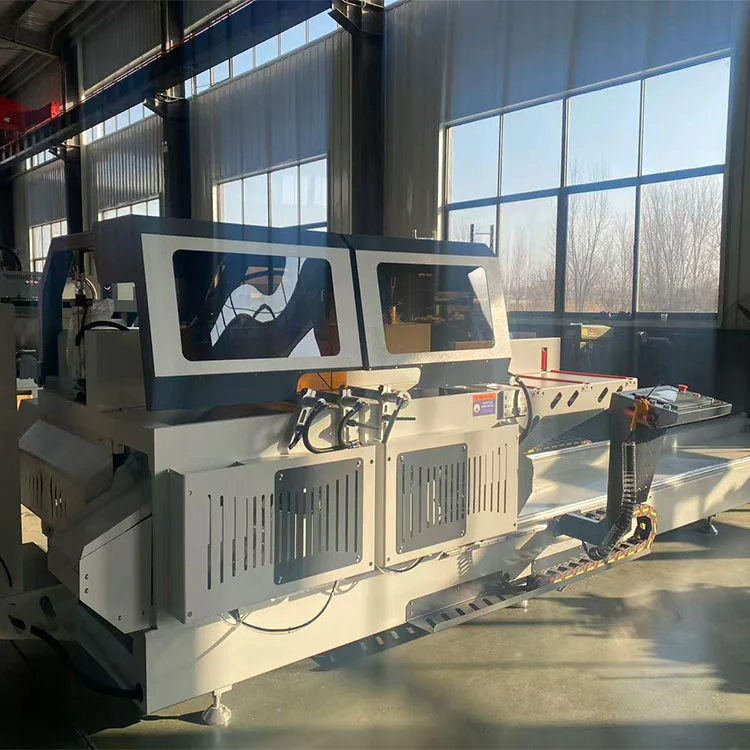

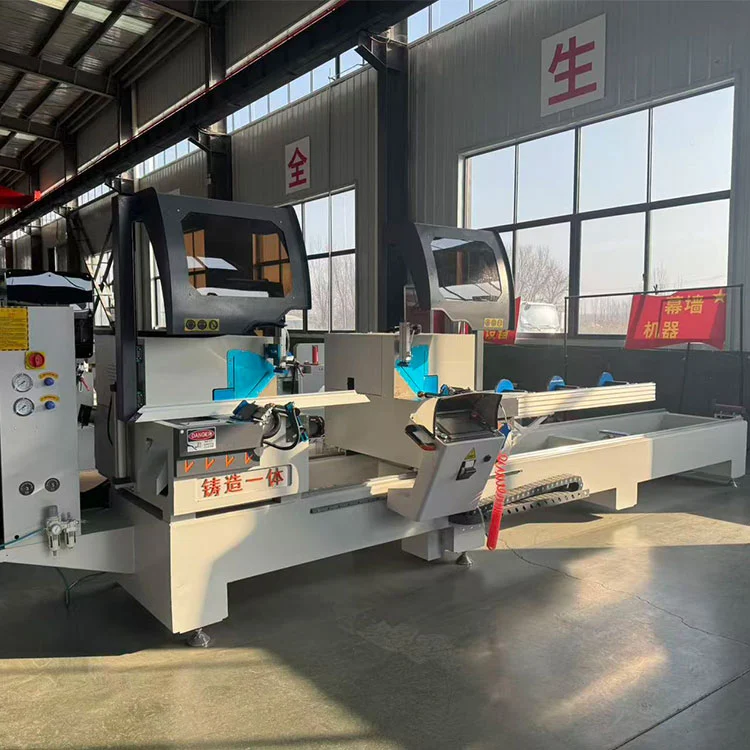

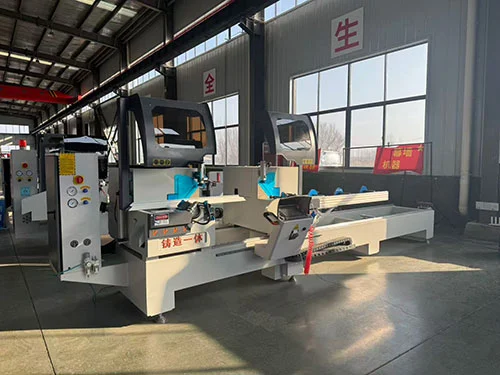

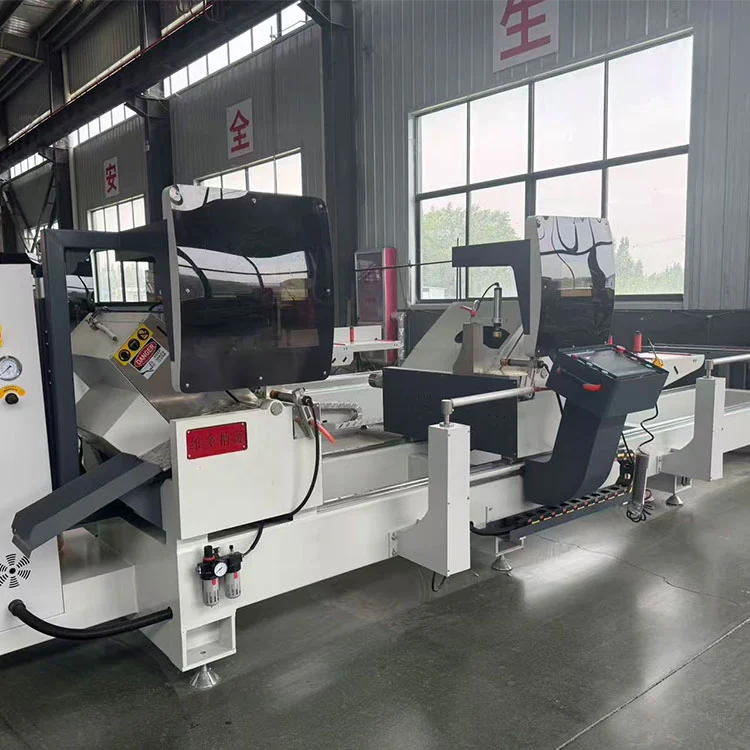

Yarı Otomatik Çift Kafa Gönye Testere Alüminyum Profil Kesme Makinası

Lebulang Machine markası altında faaliyet gösteren Shandong Lebulang Precision Machinery Co., Ltd., 1996 yılından bu yana Çin'in Jinan fabrikasında alüminyum ve PVC işleme ekipmanları üretmektedir. Bu yarı otomatik çift kafalı gönye testere, pencereler, kapılar, perde duvarlar ve endüstriyel çerçeveler için alüminyum profilleri keser. Yatay kesme açıları 45° ila 135° ve dikey açıları 45° ila 90° olan, 350 mm genişliğe ve 150 mm yüksekliğe kadar profilleri işler. İki adet 4 kW'lık motor, testere bıçaklarını 2800 rpm'de çalıştırır ve sağ kafa, uzunluk konumlandırma için kremayer ve pinyon şanzımanlı doğrusal kılavuzlar üzerinde hareket eder. Beş eksenli tam kapalı CNC sistemi açı ve uzunluk konumlandırmasını kontrol ederken kesme ilerleme hızı 0 ila 3 m/dak arasında kademesiz olarak ayarlanabilir.

Teknik Parametreler

Özellikler

• Büyük kesitli profil kesimi: The Yarı Otomatik Çift Kafa Gönye Testere Alüminyum Profil Kesme MakinasıBüyük alüminyum profillerin iki boyutlu bileşik açılı kesimi için tasarlanmıştır. Standart giydirme cephe ve endüstriyel ekstrüzyon boyutlarını kapsayan, 350 mm'ye kadar genişlikleri ve 150 mm'ye kadar yükseklikleri işler.
• Beş eksenli tam kapalı CNC sistemi:Açı ve uzunluk konumlandırma, kapalı döngü geri bildirimli beş eksenli bir CNC sistemi tarafından kontrol edilir. Bu, normal çalışma koşulları altında açı toleransını ±5' dahilinde ve tekrar uzunluk toleransını ±0,2 mm dahilinde tutar.
• Hareketli testere kafası iletimi:Sağ kesme kafası, kremayer ve pinyon tahrikli doğrusal bir kılavuz çifti üzerinde hareket eder. Bu düzenleme, 6000 mm'lik kesme kapasitesinin tamamında doğru uzunluk konumlandırması için gereken sertliği destekler.
• Hassas pivot rulmanlar:Testere kafasının dönüşünde stabil, düşük sürtünmeli açısal hareket sağlayan çapraz silindirik makaralı rulmanlar kullanılır. Bu tasarım, düzgün açı ayarına ve ayarlanan konumda güvenilir kilitlemeye katkıda bulunur.
• Geliştirilmiş külbütör yapısı:Testere bıçağı, çalışma tezgahının altından yukarı doğru sallanan güçlendirilmiş bir külbütör koluna monte edilmiştir. Bu konfigürasyon profil üzerinde pürüzsüz, temiz bir kesim yüzeyi oluşturur ve genel kesme stabilitesini artırır.
• Masa altı bıçak salınımı:Bıçağın besleme yönü çalışma masasının altındadır ve bu da döngü sırasında operatörün ellerini kesme bölgesinden uzak tutmaya yardımcı olur.
• Entegre yağlama ve soğutma:Buharlı yağlama ve soğutma cihazı testere bıçağıyla birlikte hareket ederek kesme sıvısını doğrudan bıçak dişlerine ve kesme alanına uygular. Bu, bıçağın servis ömrünü uzatmaya yardımcı olur ve alüminyumda kesim kalitesini artırır.

Nasıl Çalışır?

The Yarı Otomatik Çift Kafa Gönye Testere Alüminyum Profil Kesme Makinasıoperatörün CNC kontrol panelinde istenen yatay ve dikey kesme açılarını ve kesim uzunluğunu ayarlamasıyla çalışır. Sağ kesme kafası doğrusal kılavuz boyunca otomatik olarak programlanan konuma hareket eder. Alüminyum profiller makaralı destek tablalarına yerleştirilir ve pnömatik kelepçelerle sabitlenir. Her iki kafa aynı anda veya bağımsız olarak kesebilir. Kesme döngüsü sırasında testere bıçakları çalışma tezgahının altından yukarı doğru sallanarak profili 0 ila 3 m/dak arasında kontrollü bir ilerleme hızıyla keser. Kesim sırasında sis yağlama sistemi devreye girer. Bıçaklar geri çekildikten sonra kelepçeler serbest bırakılır ve kesilen parçalar çıkarılır. Beş eksenli kapalı döngü CNC sistemi, toplu kesim sırasında doğruluğu korumak için konumu izler ve ayarlar.

Anahtar Bileşenler

• Testere motorları (2 × 4 kW):Her bir kesme kafası, 2800 rpm'de dönen 4 kW'lık bir motor tarafından tahrik edilir. Güç, bıçak çapına ve 350 × 150 mm kesme kesit kapasitesine uygundur.
• Doğrusal kılavuz ve kremayer ve pinyon:Hareketli sağ kafa, hassas bir doğrusal kılavuz üzerinde hareket eder ve kremayer ve pinyonlu bir tahrik tarafından konumlandırılır. Bu şanzıman, 6000 mm'lik yatak üzerinde uzunluk konumlandırması için gereken sağlamlığı ve doğruluğu sağlar.
• Çapraz makaralı rulmanlar:Açısal ayar için testere kafası pivotunda kullanılır. Bu rulmanlar minimum boşlukla yüksek sertlik ve düzgün dönüş sağlar.
• Beş eksenli CNC kontrol cihazı:Yatay ve dikey kesme açılarını, uzunluk konumlandırmasını ve ilerleme hızını yönetir. Kapalı döngü sistemi, konumlandırma doğruluğunu korumak için kodlayıcılardan gelen geri bildirimleri kullanır.
• Sis yağlama sistemi:Testere bıçağıyla birlikte hareket eden ve atomize kesme sıvısını kesme bölgesine ileten bir nozül düzeneği. Bu, sürtünme ısısını azaltır ve bıçak dişlerinde alüminyum talaş kaynağının önlenmesine yardımcı olur.
• Pnömatik kelepçeler:Kesim sırasında profili yerinde tutun. Sıkıştırma basıncı hava regülatörü aracılığıyla ayarlanabilir.

Uygulamalar

The Yarı Otomatik Çift Kafa Gönye Testere Alüminyum Profil Kesme Makinasıpencere ve kapı üretiminde, giydirme cephe imalatında, güneş paneli çerçeve imalatında ve genel endüstriyel alüminyum işlemede alüminyum profillerin kesilmesinde kullanılır. Belirtilen kesme kapasitesi dahilinde katı ve içi boş ekstrüzyonları, termal kırılma profillerini ve hafif demir dışı metal bölümleri işler.

Üretici ve Destek

Lebulang Machine olarak faaliyet gösteren Shandong Lebulang Precision Machinery Co., Ltd., 1996 yılından beri Çin'in Jinan fabrikasında alüminyum işleme ekipmanları üretmektedir.Yarı Otomatik Çift Kafa Gönye Testere Alüminyum Profil Kesme MakinasıCE ve ISO sertifikası ile fabrikadan doğrudan tedarik edilir. Bir yıllık garanti ana yapıyı kapsar. Uzaktan teknik destek, operasyon videoları ve İngilizce kılavuz dahildir. Yedek parçalar sevk edilmek üzere stoklanır. Gerilim, kesme uzunluğu ve bağlama seçenekleri sipariş sırasında özelleştirilebilir.

SSS

S1: Bu testere ne tür profilleri kesebilir?

C: Masif çubuklar, içi boş ekstrüzyonlar ve termal kırılma profilleri dahil olmak üzere 350 mm genişliğe ve 150 mm yüksekliğe kadar alüminyum profilleri keser. Ayrıca hafif demir dışı metaller ve bazı PVC profiller için de uygundur.

S2: Bileşik açıları kesebilir mi?

C: Evet. Makine, yatay açı 45° ila 135° arasında ve dikey açı 45° ila 90° arasında ayarlanabilen iki boyutlu bileşik açılı kesim gerçekleştirir.

S3: Kesme doğruluğu nedir?

C: Tekrar yerleştirme uzunluğu toleransı ±0,2 mm'dir ve kesme açısı toleransı, uygun şekilde bakımı yapılan bıçaklarla standart çalışma koşulları altında ±5′'tir.

S4: Doğru kafa konumlandırması otomatik mi?

C: Evet. Sağ kafa, beş eksenli CNC sistemi aracılığıyla doğrusal kılavuz boyunca otomatik olarak programlanan konuma hareket eder. Operatör istenilen uzunluğu kontrol paneline girer.

S5: Minimum sipariş miktarı ve teslimat süresi nedir?

A: Minimum sipariş miktarı bir settir. Standart teslimat süresi, mevcut üretim programına bağlı olarak genellikle depozito alındıktan sonra 15-25 iş günüdür.
