5 Eksenli CNC Bileşik Gönye Testere
Lebulang marka 5 Eksenli CNC Bileşik Gönye Testeremiz, alüminyum dolap çerçevelerinin, pencere profillerinin, kapı çerçevelerinin ve mimari giydirme cephe sistemlerinin yüksek hacimli, hassas kesimi için özel olarak tasarlanmıştır. Güçlü bir 5 eksenli CNC sistemine ve geniş bir 22,5°–135° dönüş aralığına sahip olan bu makine, modern alüminyum üretim atölyeleri için ideal olan, her türlü bileşik açılı kesimi benzersiz hız, doğruluk ve tutarlılıkla gerçekleştirir. Fabrikamız Jinan'da bulunmaktadır.
Pencere ve kapı işleme makinelerinde 30 yıla yakın fabrika deneyimine sahip Çin merkezli uzman bir üretici olan Lebulang Machine tarafından üretilen bu 5 eksenli CNC bileşik gönye testere, dolap çerçevelerinde, giydirme cephe cephelerinde ve mimari ekstrüzyonlarda kullanılan alüminyum profilleri kesmek için tasarlanmıştır. Makine, 22,5°'den dışa doğru 135°'ye kadar yatay gönye açılarını ve 45°'den 90°'ye kadar dikey gönye açılarını kapsayarak tek bir işlemde bileşik açılı kesimlere olanak tanır.

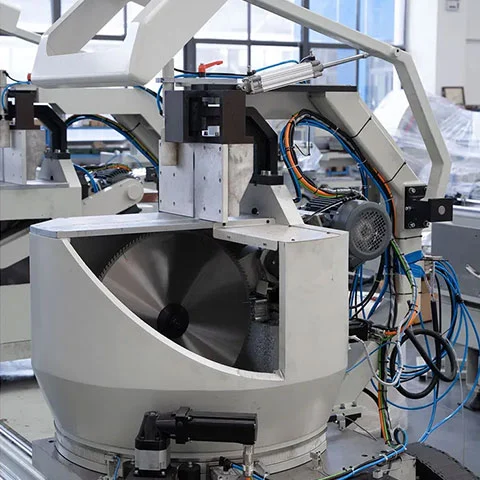

Testere, 6000 mm'ye kadar profil uzunluklarını idare eden iki bağımsız kesme kafası (sabit bir sol kafa ve bir motorlu sağ kafa) ile üretilmiştir. Yukarı stroklu radyal besleme mekanizması, kesme kapasitesini en üst düzeye çıkarmak için dönme ve doğrusal hareketi birleştirir. Kesme bölümü 90°'de 200mm × 200mm'ye ulaşır ve Ø600mm bıçağı çalıştıran 3kW'lık bir testere motoruyla çalıştırılır.
Kontrol, 5 eksenin tamamında fırçasız servo motorlara sahip endüstriyel bir CNC sistemi aracılığıyla yönetilir. 15 inçlik kullanıcı dostu dokunmatik ekran, açı, uzunluk ve kesme modu programlaması için USB ve LAN veri aktarımını destekler. Sistem, uzunluk ve açı sapmasını otomatik olarak telafi ederek manuel ayarlamaları ve malzeme israfını azaltır.
Standart konfigürasyon, 0,6–0,8 MPa çalışma basıncıyla 380V üç fazlı güçle çalışır. İsteğe bağlı aksesuarlar arasında etiket yazıcısı, toz toplayıcı, 8000 mm'ye kadar uzatılmış malzeme destek rafı ve daha yüksek hacimli üretim için otomatik besleme sistemi yer alır.
Makine CE ve ISO sertifikalıdır. OEM ve özelleştirilmiş özellikler desteklenmektedir. Lebulang Machine, bu ekipmanı doğrudan fabrika temelinde tedarik eder; tasarım, kolay bakım yapılabilirliğe vurgu yapar ve uzaktan kurulum rehberliğini hiçbir ek ücret ödemeden sağlar.
22,5°--135° Alüminyum Dolap Çerçevesi Özellikleri ve Avantajları
1. 5 Eksenli CNC Akıllı Kontrol Sistemi
- Endüstriyel CNC kontrol cihazı ile donatılmıştır vefırçasız servo motorlar5 eksenin tümü için düzgün, hassas ve tekrarlanabilir hareketler sağlar.
- 15 inç dokunmatik ekrankullanıcı dostu arayüz ile: Açıları, uzunlukları ve kesme modlarını dakikalar içinde programlayın; USB/LAN veri aktarımını destekler.
- Yerleşikotomatik telafiuzunluk ve açı hataları için manuel ayarlamaları ortadan kaldırır ve malzeme israfını azaltır.
2. Eşsiz Açı Çok Yönlülüğü (22,5°--135°)
- Yatay dönüş: Sınırsız gönye açısı kombinasyonları için 22,5° (dışa doğru) ila 135° (içe doğru).
- Dikey eğim: Eğimli kesimler için 45°--90°, tek geçişte karmaşık 2 boyutlu bileşik açılı kesime olanak sağlar.
- Şunun için mükemmel:alüminyum dolap çerçevesi köşeleri, kapı çerçevesi gönyeleri ve özel mimari profiller.
3. Çift Kafalı Yüksek Verimli Kesim

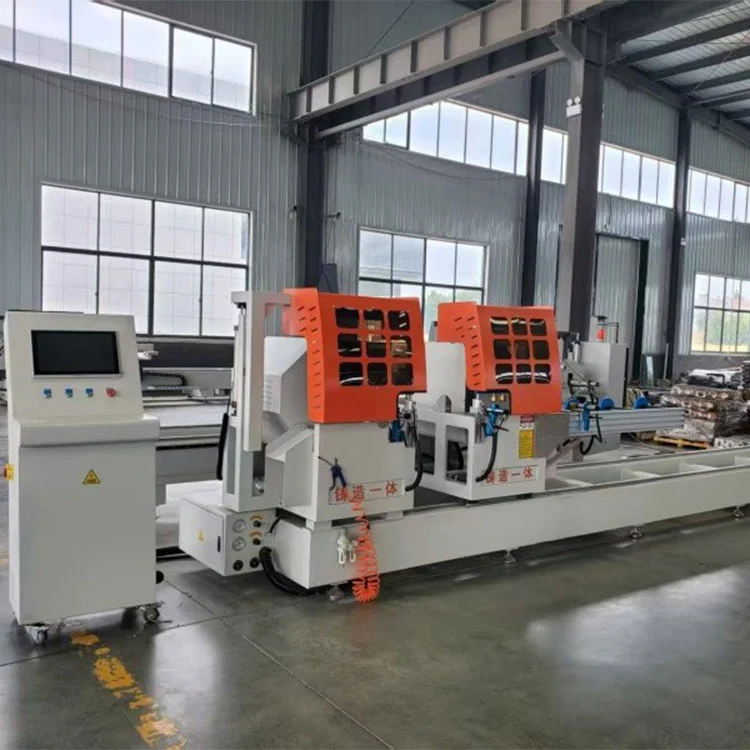

- İki bağımsız kesme kafası (solda sabit, sağda motorlu)senkron veya bireysel çalışma.
- Maksimum kesme uzunluğu:6000mm; dolap çerçeveleri ve perde duvarları için büyük alüminyum profilleri işler.
- Yukarı stroklu kesme çevrimiRadyal beslemeli: Maksimum kesme kapasitesi için dönme ve doğrusal hareketleri birleştirir.
22,5°--135° Alüminyum Dolap Çerçevesi
| Model NO. | LBL2H-5CNC-600*6000 |
| Otomatik Sınıflandırma | Otomatik |
| CNC veya Değil | CNC |
| Gerilim | 380V |
| Çift Kafalı Kesim Testere CNC | Alüminyum Pencere ve Kapı |
| Uygulama Endüstrisi | Giydirme Cephe Cephe İmalat Sanayi |
| CNC Eksen Numarası | 5 |
| Testere Bıçağı Besleme Yönü | Alt Taraftan |
| Testere Bıçağı Çapı | 600 mm |
| Alüminyum Hammadde Uzunluğu Maksimum | 5000mm |
| Servo Sistem | Schneider |
| Taşıma Paketi | Standart İhracat Paketi |
| Şartname | Çift Kafalı Kesim Testere CNC |
| Ticari marka | Tianchen |
| Menşei | Jinan, Shandong, Çin |
| GTİP Kodu | 84614090 |
22.5°--135° Alüminyum Dolap Çerçevesi Opsiyonel Aksesuarlar
- Profil takibi için etiket yazıcısı.
- Yüksek verimli toz toplayıcı.
- Genişletilmiş malzeme destek rafı (8000 mm'ye kadar).
- Seri üretim için otomatik besleme sistemi.
5 Eksenli CNC Bileşik Gönye Testere 22,5°--135° Alüminyum Dolap Çerçevesi Teknik Parametreler
- ☆ Güç kaynağı voltajı: 380V±10% 50Hz±2% üç fazlı dört telli sistem
- ☆ testere motor gücü: 3kW 2800rpm
- ☆ Çalışma basıncı: 0,6~0,8MPa
- ☆ Testere bıçağı özellikleri: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Testere bıçağı açısı: 45°~90° isteğe bağlı açı
- ☆ Masa dönüş açısı: 45° ~ 135° isteğe bağlı açı
- ☆ Kesme Bölümü aralığı: 200mm × 200mm (90°'de kesme açısı, genişlik × yükseklik, kesme bölümü aralığına bakın)
- ☆ Kesme uzunluğu: 700mm~5000mm (90°)
- ☆ Bıçak ilerleme hızı: 0~3 m/dak
- ☆ Kesme yüzeyi pürüzlülüğü: ≤ Ra12,5μm
