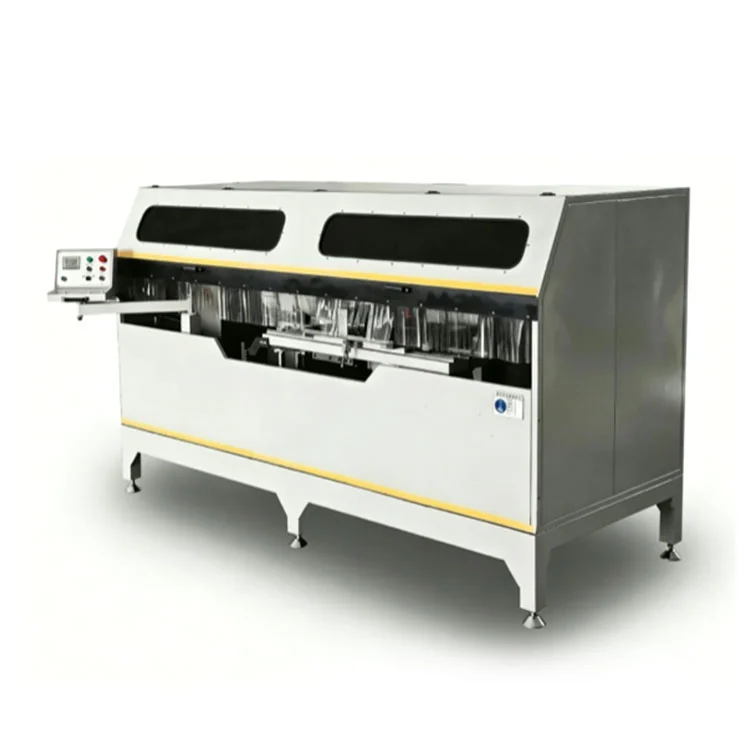

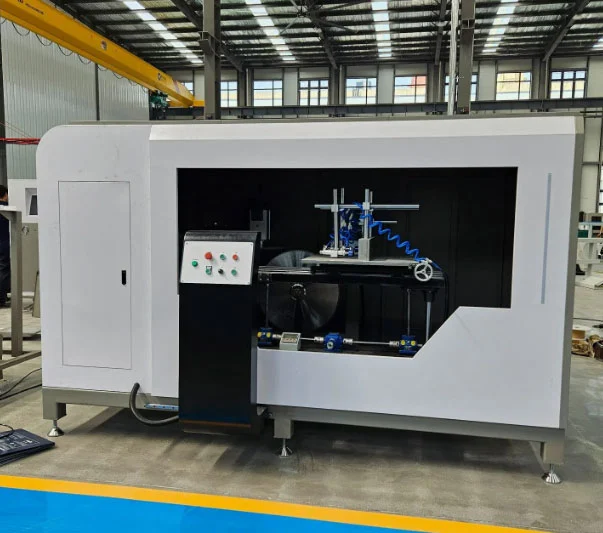

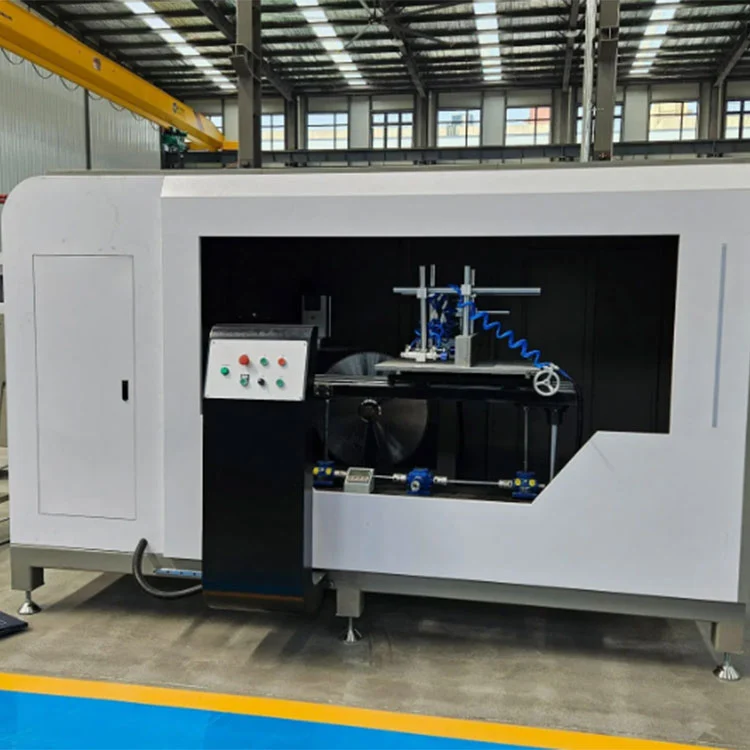

Ağır Hizmet Giydirme Duvar Çentik Açma Testere

Bu çift bıçaklı CNC çentik açma testeresi, alüminyum perde duvar profilleri, dikmeler, vasistaslar ve mimari ekstrüzyonlarda çentikler, oluklar ve bileşik açılar kesmek için tasarlanmıştır. İki adet 2,2 kW motor, bir çift Φ550 mm karbür testere bıçağını 2800 rpm'de çalıştırır ve her bıçak dijital okuma kontrolü altında ±45° döner. Hidro-pnömatik besleme sistemi, bıçak setini 0-3 m/dak'lık ayarlanabilir bir hızda ilerletir ve pnömatik kelepçeler, iş parçasını dikey ve yatay yönlerden sabitler. Kaynaklı çelik ve dökme demir çerçeve, sürekli kesme yükleri altında stabiliteyi korumak için titreşimle eskitme işlemine tabi tutulur.

Ağır Hizmet Giydirme Duvar Çentik Açma Testere

Özellikler

Makine Çerçevesi

The Ağır Hizmet Giydirme Duvar Çentik Açma Testerekalın duvarlı kaynaklı çelik yapı ve dökme demir kiriş ile inşa edilmiştir. Montaj, işleme öncesinde titreşimle yaşlandırılır; bu işlem, iç gerilimi azaltmayı ve zaman içinde deformasyon olasılığını azaltmayı amaçlayan bir işlemdir. Kesme yükleri altında elde edilen stabilite, uzun üretim süreçlerinde tutarlı çentik geometrisinin korunmasına yardımcı olur.

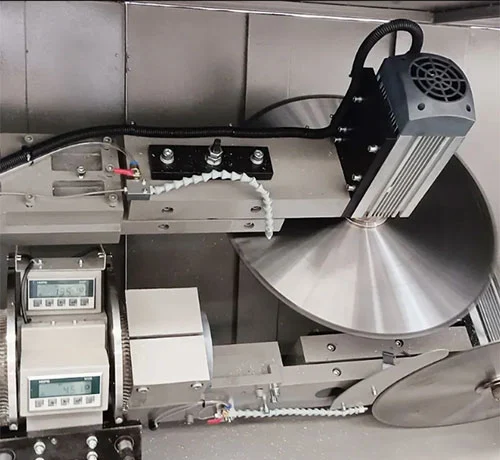

Çift Testere Bıçakları

Her biri 2800 rpm'de 2,2 kW'lık bir motorla çalıştırılan iki adet Φ550 mm karbür uçlu bıçak, kesme işlemini sağlar. Her iki bıçak da ±45° salınım yapacak şekilde ayarlanabilir; bu sayede, takım değiştirmeye gerek kalmadan giydirme cephe profillerinde çentik açma ve bileşik açılı kesimler yapılabilir. Bıçak çapı ve diş geometrisi alüminyum kesimi için seçilmiş olup, genellikle ikincil cilalama gerektirmeyen çapaksız bir yüzey elde edilmesi hedeflenmektedir.

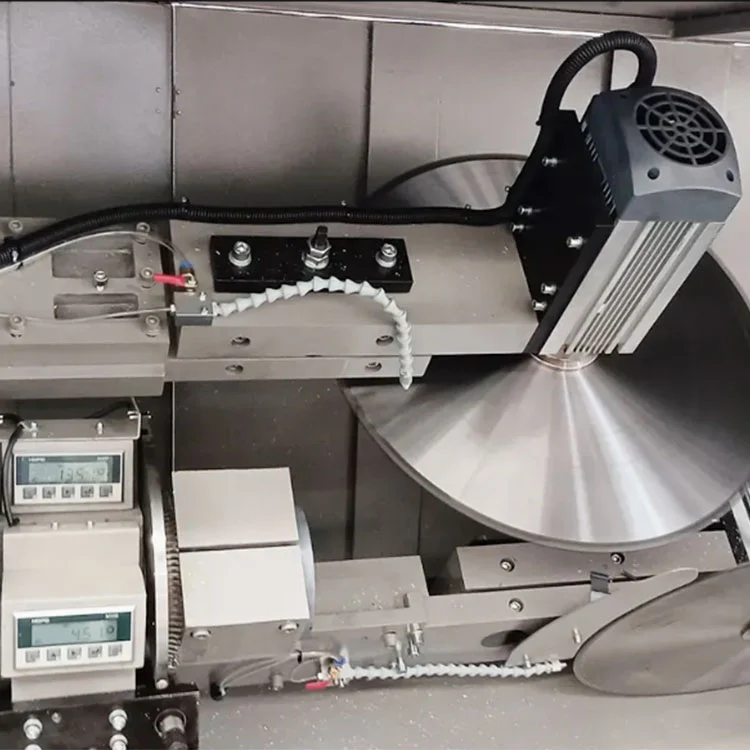

Dijital Ekran Kontrolü

Manyetik ölçekli dijital okuma, kesme açısını ve çalışma tezgahı yüksekliğini gerçek zamanlı olarak gösterir. Konumlandırma doğruluğu ±0,1 mm olarak belirtilmiştir. Operatör, dijital ekranı kullanarak istenen açıyı ayarlar ve bıçak konumları buna göre ayarlanır, böylece üretim partileri arasında tekrarlanabilir kurulumlar için bir referans sağlanır.

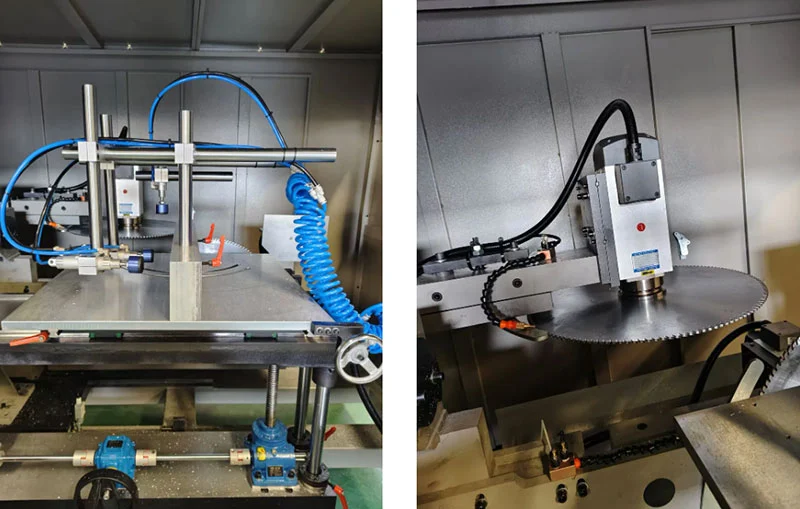

Pnömatik Sıkma

0,5–0,8 MPa hava basıncıyla beslenen dikey ve yatay pnömatik armatürler, kesme döngüsü sırasında alüminyum profili tutar. Sıkıştırma kuvveti, iş parçasını yüzeyi işaretlemeden sabitlemek için dağıtılır. Sıkıştırma ve serbest bırakma, makinenin döngü dizisi aracılığıyla kontrol edilir.

Hidro-Pnömatik Besleme

Bıçak beslemesi, 0–3 m/dak arasında ayarlanabilir hız aralığına sahip bir hidro-pnömatik sistem kullanır. Kontrollü ilerleme hızı, özellikle daha kalın veya daha büyük kesitli giydirme cephe ekstrüzyonlarını keserken profil deformasyonunu ve bıçak sıkışmasını önlemeye yardımcı olur.

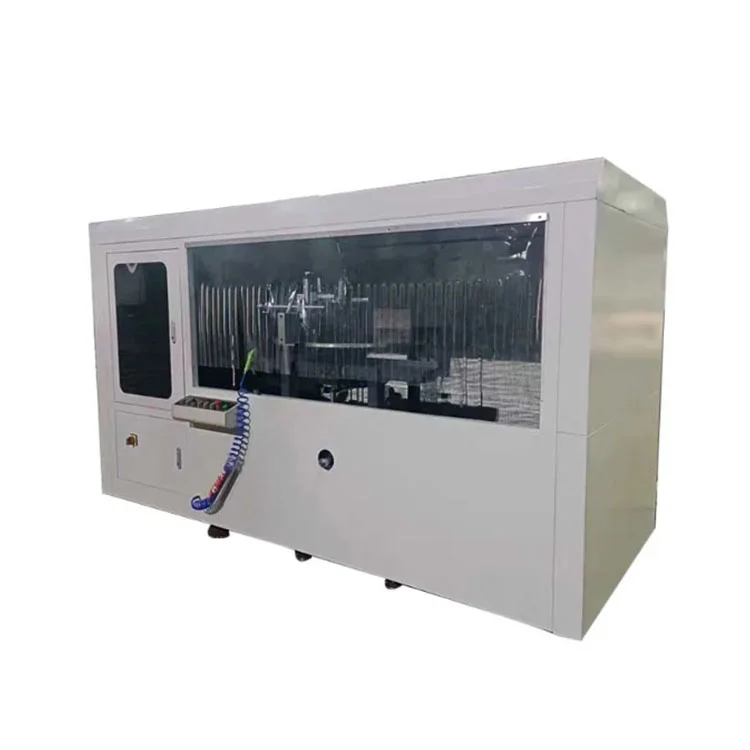

Güvenlik ve Çevre Koruma

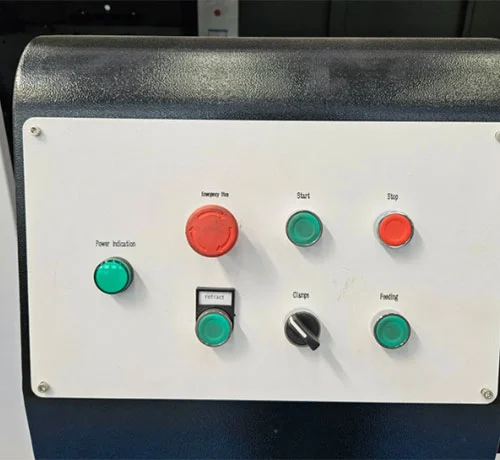

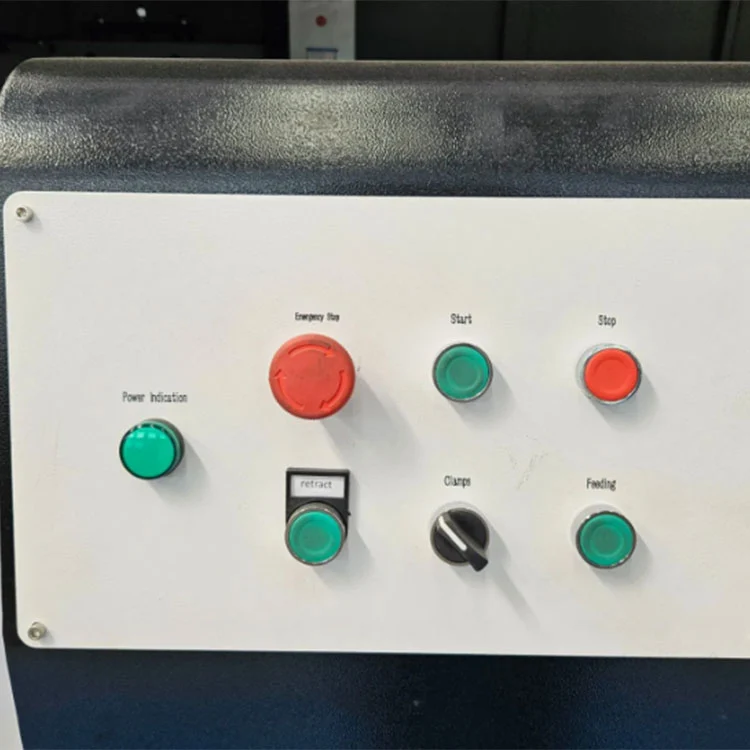

Şeffaf panellere sahip tam kapsamlı bir güvenlik muhafazası kesme bölgesini çevreler. Acil durdurma düğmesi, aşırı yük koruması ve çarpışma önleyici sensörler dahildir. Yerleşik buharlı soğutma sistemi kesme ısısını ve tozu azaltır, yakın çalışma alanını daha temiz tutar ve standart atölye güvenliği gereksinimlerini karşılar.

Nasıl Çalışır?

1. Operatör alüminyum profili çalışma tezgahına yerleştirir ve iş parçasını hem dikey hem de yatay yönlerden sabitleyen pnömatik kelepçeleri etkinleştirir.
2. İstenilen kesme açısı manyetik ölçekli dijital ekran kullanılarak ayarlanır ve çift testere bıçakları buna göre ±45° aralığında konumlandırılır.
3. Hidro-pnömatik besleme sistemi, eğirme bıçaklarını kontrollü bir hızda (0-3 m/dak) profile doğru ilerleterek tek geçişte çentikler, oluklar veya bileşik açılar keser.
4. CNC sistemi, CAD grafik içe aktarımını ve grafik programlamayı destekleyerek operatörlerin çentik modellerini, delik konumlarını ve yuva boyutlarını doğrudan tasarım dosyalarından tanımlamasına olanak tanır.
5. Üç eksenli tam servo motor konfigürasyonu (kremayer ve pinyon ve vidalı millerle tahrik edilen X, Y, Z eksenleri), tek kenetlemeyle delme, frezeleme kanalları, yuvarlak delikler, özel şekilli delikler, anahtar delikleri ve havşa açma işlemleri için gerçek üç eksenli bağlantı sağlar.
6. İsteğe bağlı üç taraflı döner çalışma masası, profilin yeniden konumlandırılmadan üç yüzeyde işlenmesine olanak tanıyarak karmaşık alüminyum ekstrüzyonlar için işleme verimliliğini artırır.
7. Kesme döngüsü tamamlandıktan sonra bıçaklar geri çekilir, kelepçeler serbest bırakılır ve işlenmiş profil çıkarılır.

Üretici ve Garanti

Lebulang Machine olarak faaliyet gösteren Shandong Lebulang Precision Machinery Co., Ltd., 1996 yılından beri Çin'in Jinan fabrikasında alüminyum işleme ekipmanları üretmektedir.Ağır Hizmet Giydirme Duvar Çentik Açma TestereCE ve ISO sertifikası ile fabrikadan doğrudan tedarik edilir. Ana yapı için 12 aylık garanti geçerlidir. Uzaktan teknik destek, operasyon eğitimi videoları ve İngilizce bir kılavuz dahildir. Yerinde eğitim ve devreye alma ek ücret karşılığında düzenlenebilir. Testere bıçakları, pnömatik contalar ve kılavuz bileşenler gibi yedek parçalar sevkiyat için stoklanır.

SSS

S1: Bu makinenin işleyebileceği maksimum profil boyutu nedir?

C: Standart model, maksimum 175 mm kesme derinliği ile 300×250 mm'ye kadar profilleri işler. Talep üzerine 350×300 mm'ye kadar daha büyük bölümler için özel konfigürasyonlar mevcuttur.

S2: ±45° dışındaki açıları kesebilir mi?

C: Standart model her iki tarafta ±45° dahilinde isteğe bağlı açılı kesimi destekler. İsteğe bağlı bir CNC versiyonu, daha karmaşık profil geometrileri için aralığı ±90°'ye kadar genişletir.

S3: İşleme doğruluğu nedir?

A: Konumlandırma doğruluğu, tutarlı çalışma koşulları altında ±0,05 mm'lik tekrar konumlandırma doğruluğu ile ±0,1 mm olarak belirtilmiştir.

S4: Satış sonrası servis ve eğitim sağlıyor musunuz?

C: Ücretsiz çevrimiçi operasyon eğitimi ve uzaktan teknik destek sağlanmaktadır. Yerinde eğitim ve kurulum ayrı ayrı düzenlenebilir. Ömür boyu teknik destekle birlikte 12 aylık bir garanti geçerlidir.

S5: Makine seri üretime uygun mu?

C: Çift bıçaklı senkron kesme, pnömatik sıkıştırma ve kontrollü besleme sistemi, giydirme cephe imalat tesislerinde sürekli üretim için tasarlanmıştır. Fabrikanın aylık üretim kapasitesi yaklaşık 50 takımdır.
