800mm CNC Giydirme Cephe Freze Makinesi

Lebulang Machine markası altında faaliyet gösteren Shandong Lebulang Precision Machinery Co., Ltd., 1996 yılından beri Çin'in Jinan fabrikasında alüminyum işleme ekipmanları üretmektedir. Bu 3 eksenli servo CNC frezeleme makinesi, alüminyum perde duvar ve cephe profillerini, kapı ve pencere çerçevelerini ve mimari ekstrüzyonları işler. 800 mm X ekseni hareketi, 0°'den 90°'ye kadar otomatik iş mili dönüşü, ağır hizmet tipi dökme demir taban ve toplu üretim için çok profilli bağlama özelliğine sahiptir. Kullanıcı dostu bir HMI'ya sahip SYNTEC endüstriyel CNC sistemi, hızlı kurulum için USB CAD içe aktarımını ve önceden yüklenmiş profil kitaplıklarını destekler.

• 800 mm X ekseni hareketi: The 800mm CNC Giydirme Cephe Freze MakinesiX ekseni boyunca 800 mm çalışma uzunluğu sağlayarak geniş giydirme cephe ve cephe profillerini tek kurulumda barındırır.
• 3 eksenli CNC servo kontrolü:X, Y ve Z eksenleri, hassas bilyalı vidalara bağlı servo motorlar tarafından tahrik edilir. Konumlandırma doğruluğu ±0,02 mm olarak belirlenmiş olup, üretim partileri genelinde tutarlı zıvana ve oluk boyutları desteklenmektedir.
• Ağır hizmet tipi dökme demir taban:Makine yatağı, yüksek hızlı frezeleme sırasında titreşimi azaltmak ve stabiliteyi korumak için tasarlanmış dökme demirden yapılmıştır. Bu, pürüzsüz, çapaksız uç yüzeylere ve daha uzun takım ömrüne katkıda bulunur.
• Otomatik 0° ila 90° iş mili dönüşü:Freze mili, program kontrolü altında 0°'den (yatay) 90°'ye (dikey) dönebilir. Yatay ve dikey profil uçları, iş parçasının veya takımların manuel olarak yeniden konumlandırılmasına gerek kalmadan tek bir kenetleme işlemiyle işlenebilir.
• Çok profilli bağlama:Sıkıştırma fikstürü aynı anda 3 ila 5 profili sabitleyebilir ve tek bir döngüde aynı parmak frezeleme işlemlerinin toplu olarak işlenmesine olanak tanır.
• SYNTEC endüstriyel CNC sistemi:Kontrol ünitesinde renkli bir HMI, CAD dosyalarının içe aktarımı için USB bağlantı noktası ve ortak zıvana ve çentik geometrilerine sahip önceden yüklenmiş profil kitaplıkları bulunur. Operatörler programı seçer, profilleri yükler ve G kodunu yazmadan döngüyü başlatır.

800mm CNC Giydirme Cephe Freze Makinesi

Nasıl Çalışır?

The 800mm CNC Giydirme Cephe Freze Makinesioperatörün pnömatik sıkıştırma tertibatına beş adede kadar alüminyum profil yüklemesiyle çalışır. SYNTEC kontrol cihazından işleme programını seçtikten sonra (önceden yüklenmiş kütüphaneden veya CAD'den içe aktarılan bir dosyadan) döngü başlar. Servo tahrikli X, Y ve Z eksenleri, frezeleme takımını birinci profil ucuna konumlandırır. Mil, iş parçalarını açmadan hem yatay hem de dikey yüzeyleri işlemek için 0° ila 90° arasında otomatik olarak dönebilir. 2800 rpm'de çalışan Φ350 mm'lik bir karbür frezeleme takımı, zıvanalar, çentikler ve oluklar oluşturmak için malzemeyi çıkarır. Maksimum zıvana derinliği 100 mm'dir ve maksimum profil kesiti 330 mm genişliğinde ve 180 mm yüksekliğindedir. Bir uçta programlanan sıra tamamlandıktan sonra eksenler bir sonraki iş parçasına yeniden konumlanır. Partideki tüm profiller bittiğinde kelepçeler serbest bırakılır ve operatör işlenmiş parçaları çıkarır.

Anahtar Bileşenler

• Dökme demir makine yatağı:Doğrusal kılavuz rayları ve hareketli eksenler için sağlam, titreşimi sönümleyen bir temel sağlar. Dökümün kütlesi, ağır frezeleme geçişleri sırasında kesme stabilitesinin korunmasına yardımcı olur.
• Servo motorlar ve vidalı miller (X/Y/Z):Hassas taşlanmış bilyalı vidalara sahip AC servo sürücüler, 800 mm X ekseni hareketi, 330 mm genişlik kapasitesi ve 180 mm yükseklik kapasitesi boyunca ±0,02 mm konumlandırma doğruluğu sağlar.

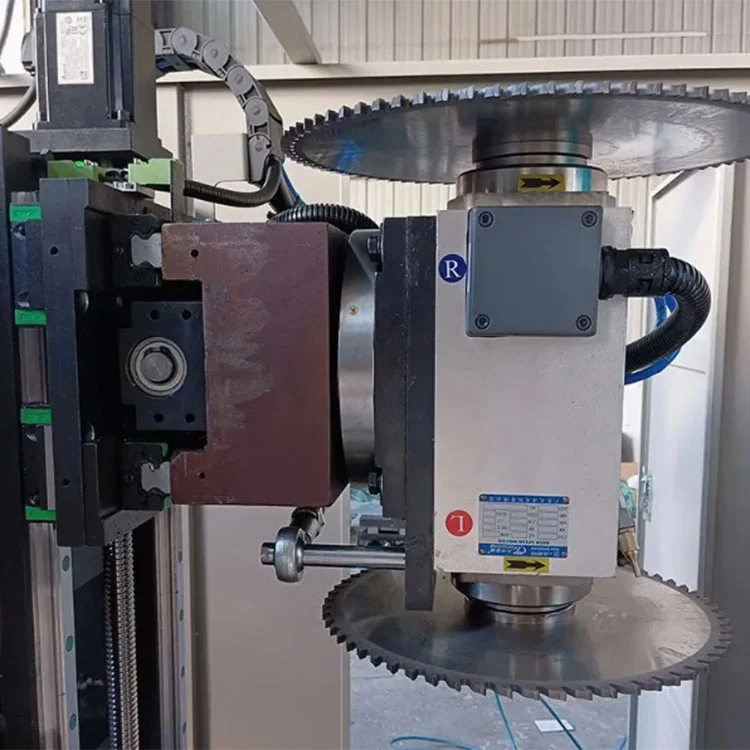

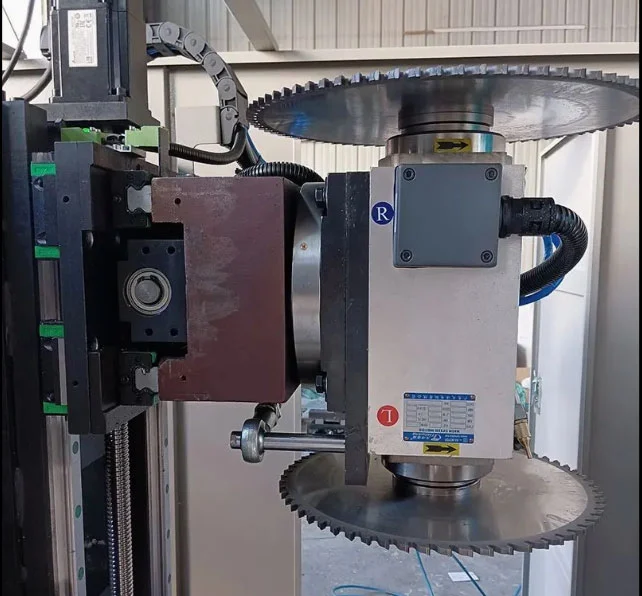

• Dönen mil tertibatı:3 kW'lık bir motor, Φ350 mm frezeleme takımını 2800 rpm'de çalıştırır. İş mili muhafazası, yatay ve dikey parmak frezeleme arasında otomatik geçiş için servo kontrolü altında 0°'den 90°'ye döner.

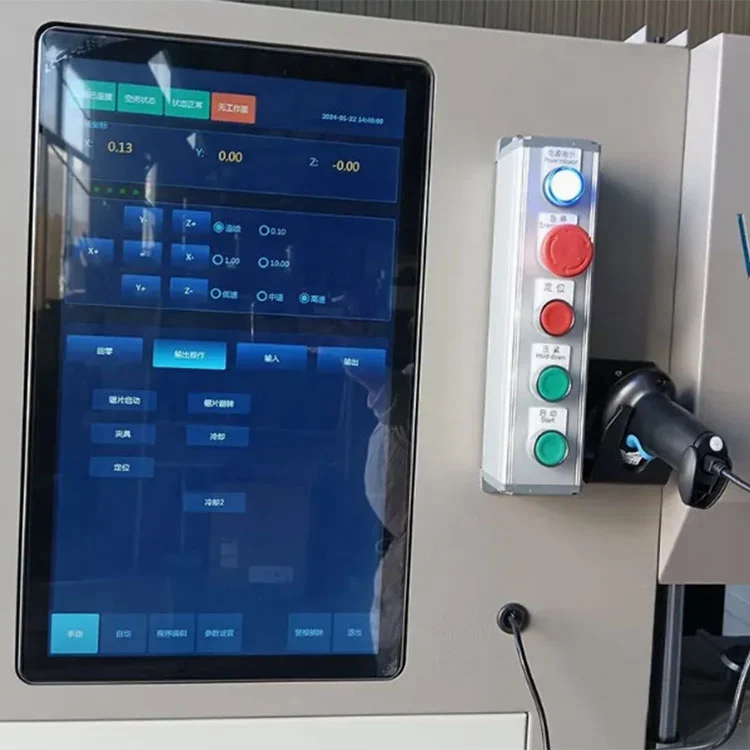

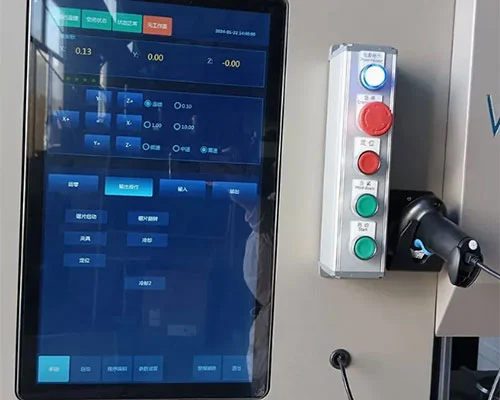

• SYNTEC CNC kontrol cihazı:Renkli dokunmatik ekranlı HMI'ya sahip endüstriyel sınıf CNC sistemi. Profil kitaplıklarını saklar, USB aracılığıyla CAD çizimlerini içe aktarır ve eksen hareketini, iş mili dönüşünü ve bağlama sıralarını yönetir.

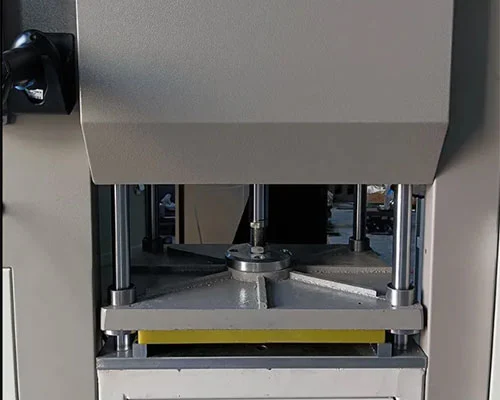

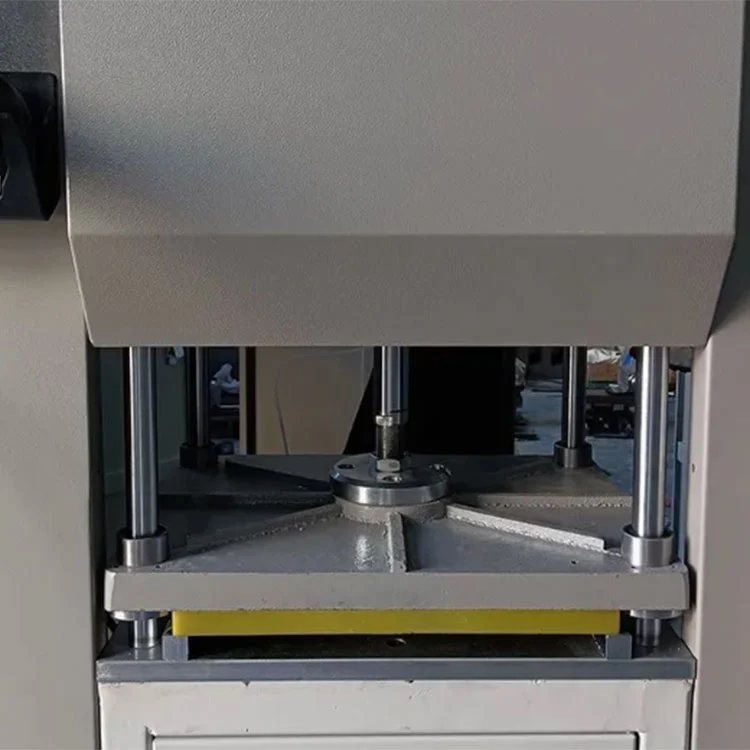

• Pnömatik çok profilli kelepçe:Aynı anda 3 ila 5 profili tutar. Sıkıştırma kuvveti, 0,5 ile 0,8 MPa arasında ayarlanmış hava basıncı kaynağı tarafından düzenlenir. Çene ekleri farklı profil kesitlerine göre değiştirilebilir.
• Güvenlik muhafazası:Korumalar çalışma sırasında frezeleme bölgesini kaplar. Acil durdurma devresi etkinleştirildiğinde tüm eksenleri ve iş mili dönüşünü durdurur.

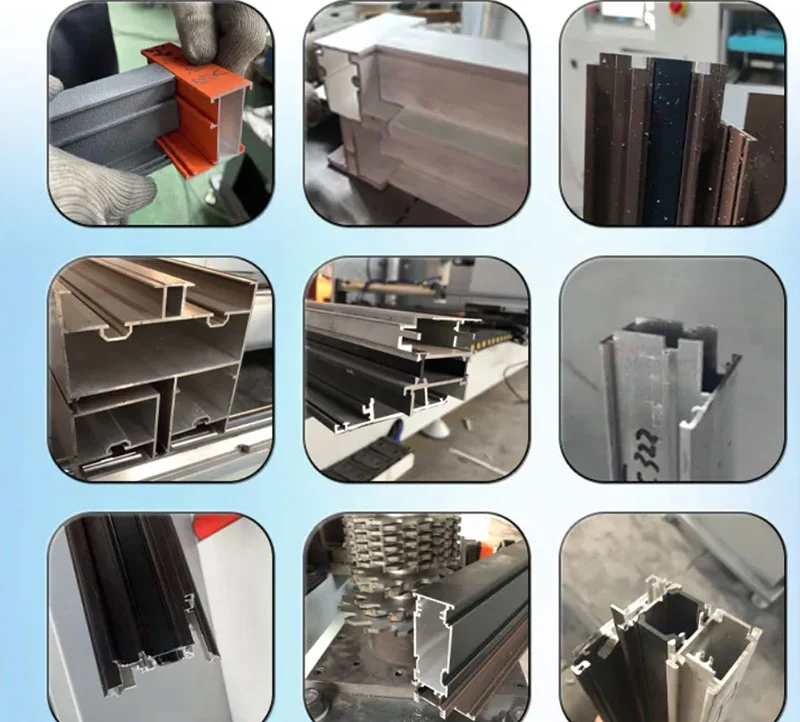

Uygulamalar

The 800mm CNC Giydirme Cephe Freze Makinesişunun için kullanılır:

• Alüminyum giydirme cephe ve cephe profili frezeleme.

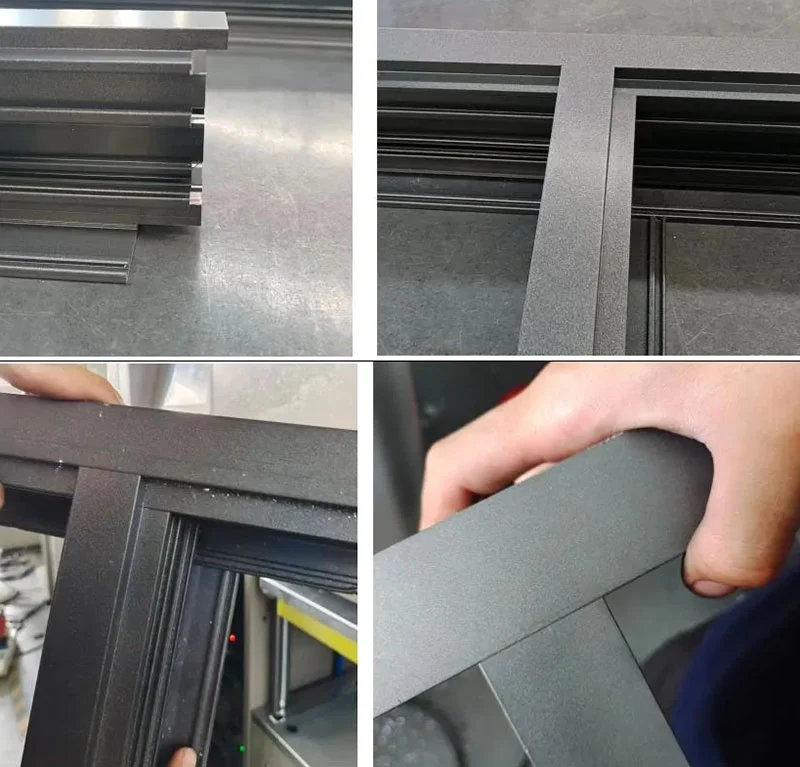

• Kapı ve pencere çerçevesi dikmesi ve vasistas zıvanalarının işlenmesi.
• Mimari alüminyum profil çentik açma ve oluk açma.

Paketleme ve Nakliye

1. Neme karşı korumak için makinenin tam filmle sarılması.
2. Tüm köşelerde ve çıkıntılı parçalarda çarpışma önleyici kenar dolgusu.
3. Güvenli taşıma için fümigasyon gerektirmeyen kontrplak sandık ve çelik çemberli palet.

Üretici ve Garanti

• Yerleşik üretici:Shandong Lebulang Precision Machinery Co., Ltd., 1996 yılından beri Çin'in Jinan tesisinde alüminyum ve PVC işleme ekipmanları üretmektedir.800mm CNC Giydirme Cephe Freze MakinesiCE ve ISO 9001 sertifikasıyla fabrikadan doğrudan tedarik edilir.
• Garanti ve destek:Bir yıllık garanti, ana yapıyı üretim hatalarına karşı kapsar. Uzaktan teknik destek, operasyon videoları ve İngilizce kılavuz hiçbir ek ücret ödemeden sağlanmaktadır.
• Yedek parça:Freze bıçakları, kelepçe çeneleri ve contalar gibi sıklıkla değiştirilen öğeler stoklanır ve düzenli kargo gönderileriyle gönderilebilir.
• Özelleştirme:OEM ve ODM konfigürasyonları kabul edilir. Gerilim, X ekseni hareketi ve iş mili özellikleri müşteri gereksinimlerine göre özelleştirilebilir.

SSS

S1: Bu makine hangi profilleri işleyebilir?

C: Alüminyum giydirme cephe profilleri, cephe ekstrüzyonları, kapı ve pencere çerçeve bölümleri için tasarlanmıştır. Maksimum işleme kesiti 330 mm genişlik, 180 mm yükseklik ve 100 mm'ye kadar zıvana derinliğidir.

S2: Otomatik iş mili dönüşü nasıl çalışır?

C: İş mili, servo kontrolü altında 0°'den (yatay) 90°'ye (dikey) döner. Bu, operatörün iş parçasını yeniden konumlandırmasına veya takımları manuel olarak değiştirmesine gerek kalmadan makinenin hem yatay hem de dikey profil uçlarını tek bir sıkma işleminde frezelemesine olanak tanır.

S3: Aynı anda kaç profil işlenebilir?

C: Pnömatik sıkıştırma tertibatı, profil kesitine bağlı olarak aynı anda 3 ila 5 profili tutabilir. Tüm kelepçeli profiller aynı çevrimde işlenir.

S4: Programlama zor mu?

C: SYNTEC kontrol cihazı, ortak zıvana ve çentik geometrilerine sahip önceden yüklenmiş profil kitaplıkları içerir. CAD dosyaları USB aracılığıyla da içe aktarılabilir. Operatörler programı dokunmatik ekrandan seçer ve döngüyü başlatır. İngilizce bir kılavuz ve operasyon videosu sağlanmıştır.

S5: Güç kaynağı farklı ülkeler için özelleştirilebilir mi?

C: Evet. Standart konfigürasyon 380V/50Hz üç fazlı güç kullanır. Yerel elektrik standartlarına uyum sağlamak amacıyla sipariş sırasında diğer voltajlar ve frekanslar belirtilebilir.
