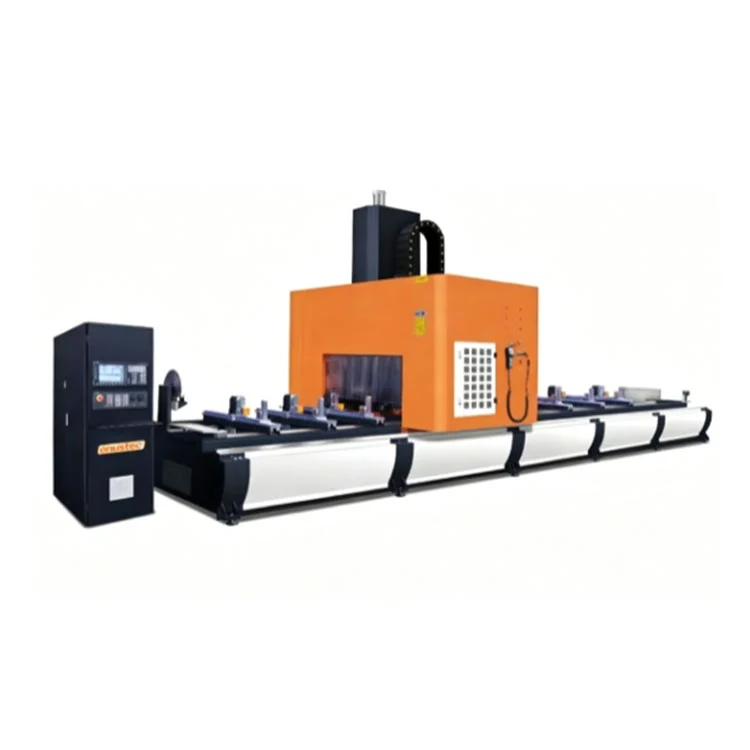

Giydirme Cephe için 5 Eksenli Portal İşleme Merkezi

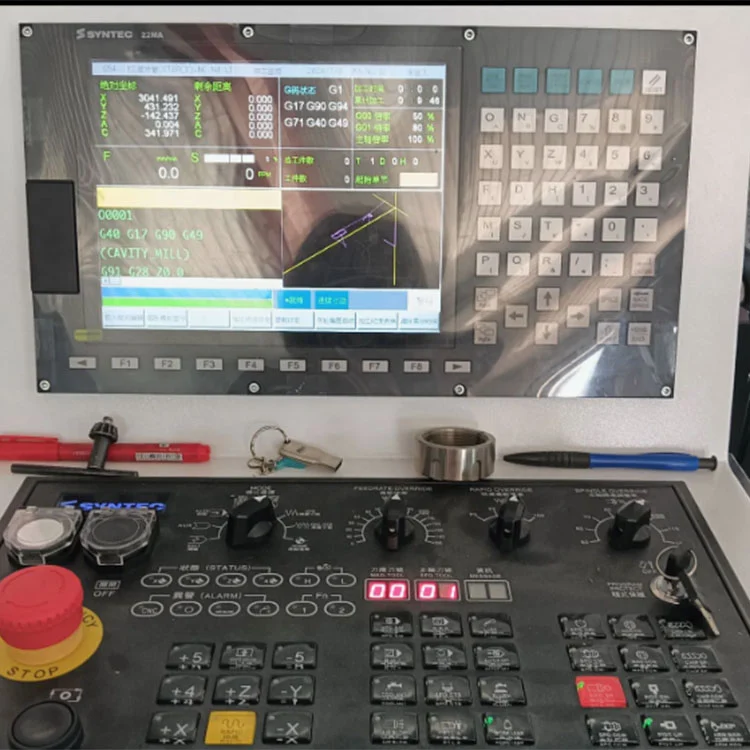

Lebulang Machine tarafından 1996'dan beri faaliyette olan Çin'in Jinan fabrikasında üretilenGiydirme Cephe için 5 Eksenli Portal İşleme MerkeziCE ve ISO 9001 sertifikasına sahiptir ve fabrikadan doğrudan OEM/ODM desteğiyle tedarik edilir. Bu hareketli portal 5 eksenli CNC merkezi, uzun alüminyum giydirme cephe profillerini tek bir kenetleme işleminde işler ve birden fazla yüzeyde frezeleme, delme, kesme ve kılavuz çekme işlemlerini gerçekleştirir. Yüksek hızlı HSD iş mili (12kW veya 15kW, 18.000 dev/dk'ya kadar) ve 12 takım magazini artı özel testere bıçağı istasyonu (maks.400 mm) otomatik takım değişikliklerine olanak sağlar. Siemens 828D veya OSAI 5 eksenli kontrol, RTCP, sarkaçlı işleme ve otomatik takım ölçümü sağlar. Standart X ekseni hareketi 6500 mm'dir ve 9400 mm'ye genişletilebilir.

Temel Özellikler

• 5 eksenli eş zamanlı işleme:Takım ucunun doğru yolda kalmasını sağlamak için X, Y, Z, A ve C eksenleri RTCP altında birlikte çalışır. Bir kurulum beş yüze ve profil ucuna ulaşarak yeniden sabitleme ihtiyacını ortadan kaldırır.
• Uzun profil kapasitesi:X ekseni standart olarak 6500 mm'ye kadar hareket eder (7000 mm veya 9400 mm isteğe bağlı), yeniden konumlandırmaya gerek kalmadan tam uzunlukta giydirme cephe ekstrüzyonlarının üstesinden gelir.

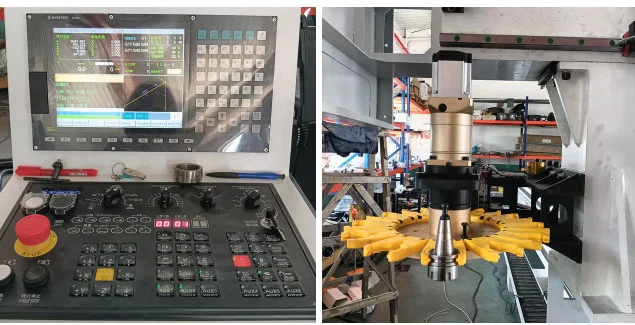

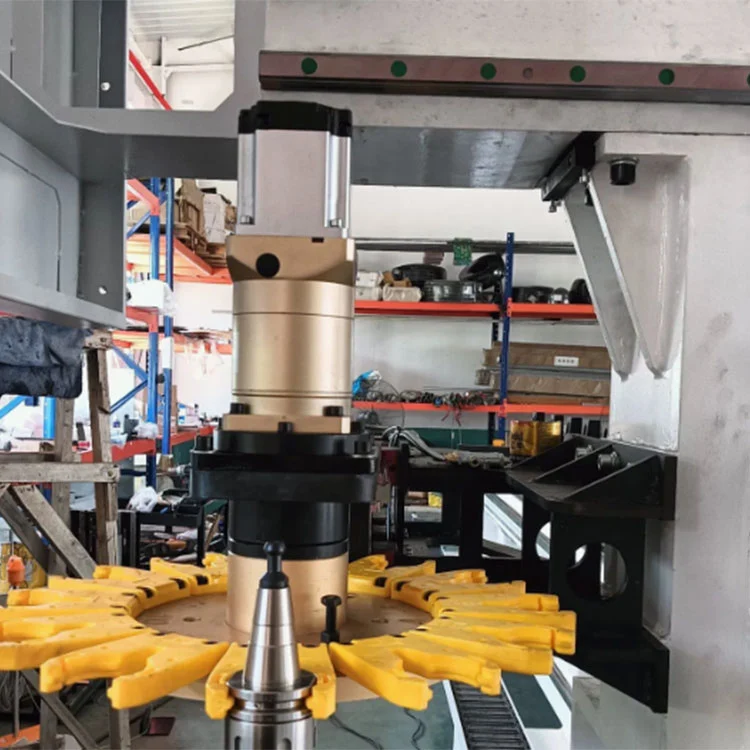

• Entegre testere ve frezeleme:12 konumlu bir takım magazini ve bitişik bir testere bıçağı istasyonu (Φ400mm), tek bir programda boy kesme ve çentik açma için parmak frezeler, matkaplar, kılavuzlar ve daire testere arasında otomatik olarak geçiş yapar.
• HSD mili:12kW veya 15kW hava soğutmalı motor, alüminyum alaşımlar ve ince duvarlı çelik profiller için uygun, 0 ila 18000 rpm arasında hızlar sağlar.
• Hassasiyet ve tekrarlanabilirlik:Doğrusal kılavuzlar ve servo tahrikli vidalı miller, ±0,01 mm konumlandırma ve ±0,005 mm tekrarlanabilirlik sağlayarak, birleştirilmiş perde duvarlarda gereken sıkı bağlantı toleranslarını karşılar.
• Sarkaç işlemi:Kumanda, sarkaç modunu destekler; bir iş parçasını işlerken operatör diğerini ayrı bir fikstür bölgesine yükler ve böylece boşta kalma süresini azaltır.

Teknik Özellikler

Nasıl Çalışır?

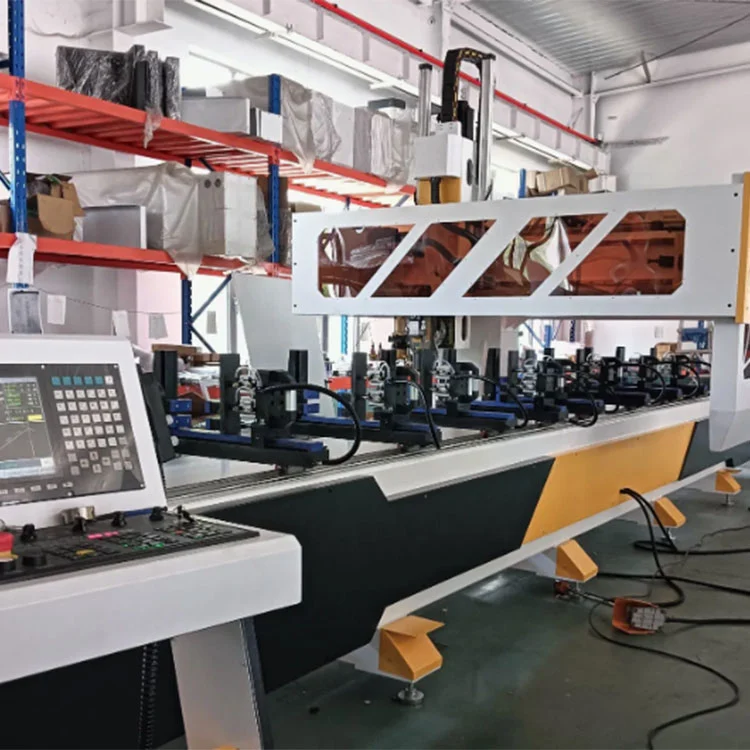

The Giydirme Cephe için 5 Eksenli Portal İşleme MerkeziSabit bir çalışma masası üzerinde hareketli bir portal ile çalışır. Operatör alüminyum ekstrüzyonu tablanın üzerine yerleştirir ve pnömatik veya hidrolik sıkıştırmayı etkinleştirir. Önceden yazılmış bir G kodu programı Siemens veya OSAI kontrolü aracılığıyla yüklenir. Portal, X ekseni boyunca ilk işleme konumuna hareket eder ve 5 eksenli kafa, iş milini gereken açıya getirir. RTCP, dönme hareketleri sırasında takım uzunluğu ofsetlerini otomatik olarak telafi eder, böylece takım ucu programlanan yolu doğru bir şekilde takip eder. Delme, frezeleme, kılavuz çekme ve testereyle kesme gibi işlemler profil açılmadan birden fazla yüzde gerçekleştirilir. Bir işleme dizisi bir bölgede tamamlandığında, portal bir sonraki bölgeye gider veya makine sarkaç moduna girerek operatörün bitişik fikstürde işleme devam ederken bitmiş bir parçayı boşaltmasına ve yeni bir parça yüklemesine olanak tanır. Talaşlar entegre bir konveyör tarafından uzaklaştırılır.

Ana Uygulama Kapsamı

için tipik uygulamalarGiydirme Cephe için 5 Eksenli Portal İşleme Merkezikatmak:

1. Yüksek katlı bina birleştirilmiş alüminyum giydirme cephe çerçeveleri
2. Gizli çerçeveli ve açık çerçeveli cam cephe ekstrüzyonları
3. Giydirme cephe köşe birleşimleri ve özel şekilli cephe profilleri
4. Güneşlenme odası, tavan penceresi ve geniş alüminyum pencere ve kapı profilleri
5. Nokta destekli cam perde duvar alüminyum destek braketleri
6. Endüstriyel alüminyum cephe ve dekoratif çelik duvar profilleri
7. Havacılık ve uzay hafif alüminyum profilleri (sektörler arası uyumlu)

Uygun hammaddeler: 6063 alüminyum alaşımı, içi boş ekstrüzyonlar, katı alüminyum, ince duvarlı çelik, PVC mimari profiller.

SSS

S: Makineniz nasıl kullanılır?

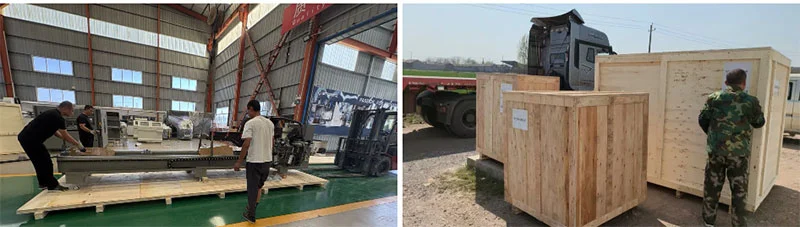

C: Her makine, nakliyeden önce fabrika testlerinden ve ayarlamalarından geçer. Kapsamlı bir video kılavuzu ve yazılı belgeler sağlanmaktadır. Kurulum soruları ve sorun giderme için uzaktan destek de mevcuttur.

S: Teslim süresi nedir?

C: Üretim genellikle depozito ödemesinin alınmasından sonra 15-25 iş günü sürer.

S: Ödeme koşulları nedir?

C: Sipariş onayı üzerine %30 T/T depozito, kalan %70'lik bakiyenin sevkiyattan önce ödenmesi gerekmektedir.

S: Fabrika veya ticaret şirketi misiniz?

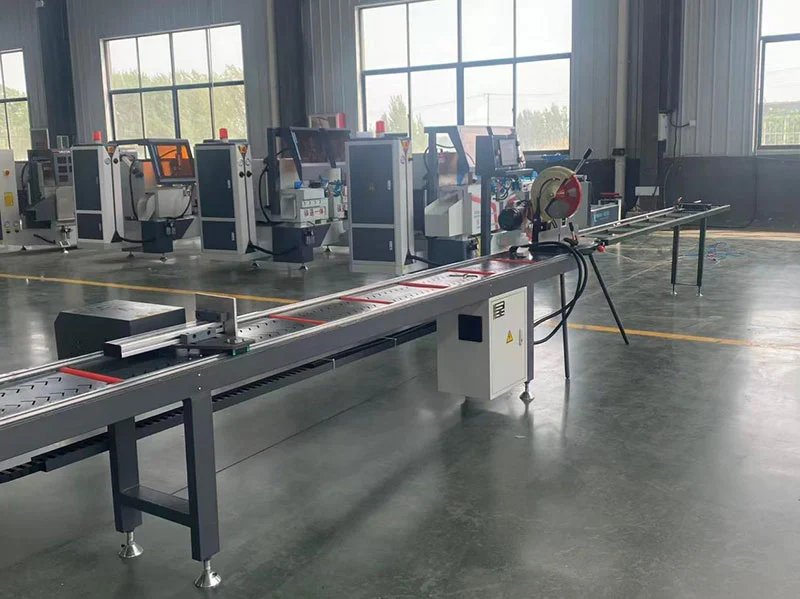

C: Lebulang Machine, Jinan, Çin'de kendi üretim tesisine sahip bir üreticidir. Ayrıca tek elden hizmet için tamamlayıcı kapı ve pencere ekipmanları da sağlıyoruz.

S: Atölyenizdeki kapasiteniz nasıl?

C: Yıllık üretim kapasitemiz 800 adet makineyi aşıyor.
