Yüksek Hassasiyetli 5 Eksenli CNC Bileşik Gönye Testere

22,5°--135° Alüminyum Dolap Çerçevesi Özellikleri ve Avantajları

1. 5 Eksenli CNC Akıllı Kontrol Sistemi

• Endüstriyel CNC kontrol cihazı ile donatılmıştır vefırçasız servo motorlar5 eksenin tümü için düzgün, hassas ve tekrarlanabilir hareketler sağlar.
• 15 inç dokunmatik ekrankullanıcı dostu arayüz ile: Açıları, uzunlukları ve kesme modlarını dakikalar içinde programlayın; USB/LAN veri aktarımını destekler.
• Yerleşikotomatik telafiuzunluk ve açı hataları için manuel ayarlamaları ortadan kaldırır ve malzeme israfını azaltır.

2. Eşsiz Açı Çok Yönlülüğü (22,5°--135°)

• Yatay dönüş: Sınırsız gönye açısı kombinasyonları için 22,5° (dışa doğru) ila 135° (içe doğru).
• Dikey eğim: Eğimli kesimler için 45°--90°, tek geçişte karmaşık 2 boyutlu bileşik açılı kesime olanak sağlar.
• Şunun için mükemmel:alüminyum dolap çerçevesi köşeleri, kapı çerçevesi gönyeleri ve özel mimari profiller.

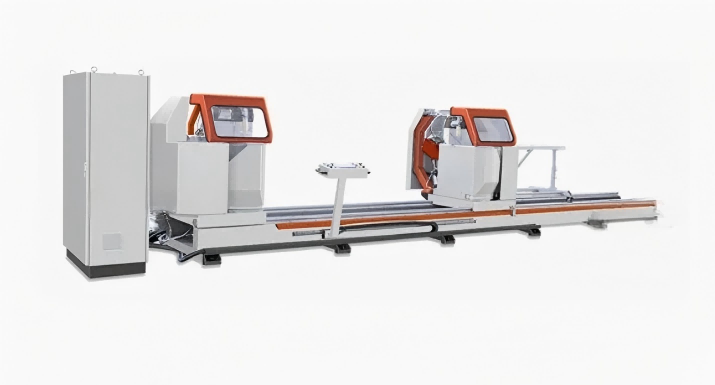

3. Çift Kafalı Yüksek Verimli Kesim

• İki bağımsız kesme kafası (solda sabit, sağda motorlu)senkron veya bireysel çalışma.
• Maksimum kesme uzunluğu:6000mm; dolap çerçeveleri ve perde duvarları için büyük alüminyum profilleri işler.
• Yukarı stroklu kesme çevrimiRadyal beslemeli: Maksimum kesme kapasitesi için dönme ve doğrusal hareketleri birleştirir.



22,5°--135° Alüminyum Dolap Çerçevesi

22.5°--135° Alüminyum Dolap Çerçevesi Opsiyonel Aksesuarlar

• Profil takibi için etiket yazıcısı.
• Yüksek verimli toz toplayıcı.
• Genişletilmiş malzeme destek rafı (8000 mm'ye kadar).
• Seri üretim için otomatik besleme sistemi.

5 Eksenli CNC Bileşik Gönye Testere 22,5°--135° Alüminyum Dolap Çerçevesi Teknik Parametreler

• ☆ Güç kaynağı voltajı: 380V±10% 50Hz±2% üç fazlı dört telli sistem
• ☆ testere motor gücü: 3kW 2800rpm
• ☆ Çalışma basıncı: 0,6~0,8MPa
• ☆ Testere bıçağı özellikleri: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Testere bıçağı açısı: 45°~90° isteğe bağlı açı
• ☆ Tablo dönüş açısı: 45 ° ~ 135 ° isteğe bağlı açı
• ☆ Kesme Bölümü aralığı: 200mm × 200mm (90°'de kesme açısı, genişlik × yükseklik, kesme bölümü aralığına bakın)
• ☆ Kesme uzunluğu: 700mm~5000mm (90°)
• ☆ Bıçak ilerleme hızı: 0~3 m/dak
• ☆ Kesme yüzeyi pürüzlülüğü: ≤ Ra12,5μm

SSS

5 Eksenli CNC Servo Kontrol

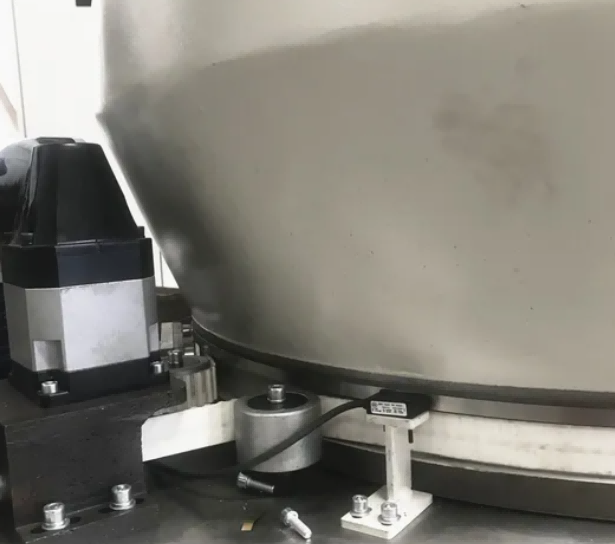

Testere kafasının dönüşünün, eğiminin ve profil konumlandırmasının tam otomatik kontrolü, manuel ayar gerektirmeden hassas bileşik açılı kesim sağlar.

Yüksek Hassasiyetli Kesim Performansı

Temiz, çapaksız kesimlerle ±0,1 mm doğruluk sunar; üst düzey alüminyum ve UPVC profil üretimi için idealdir.

Bileşik Gönye ve Eğimli Kesim

Giydirme cephe ve mimari profiller için gönye, eğim ve bileşik kesimler dahil olmak üzere karmaşık açı kombinasyonlarını destekler.

Pnömatik Profil Sıkma Sistemi

Çok noktalı kelepçeleme, kesme sırasında sağlam ve güvenli tutuş sağlar, titreşimi en aza indirir ve güvenliği artırır.

Endüstriyel Sınıf Makine Yapısı

Korozyon önleyici kaplamalı ağır hizmet tipi çelik çerçeve, zorlu atölye ortamlarında uzun süreli stabilite ve dayanıklılık sağlar.

Kullanıcı Dostu CNC Arayüzü

Önceden ayarlanmış kesme programlarına sahip sezgisel dokunmatik ekran kontrolü, çalışmayı basitleştirir ve eğitim süresini azaltır.

Yüksek Hızlı Kesim Verimliliği

Optimize edilmiş mil ve servo sistemi, hızlı kesme döngülerine olanak tanıyarak pencere ve kapı üreticilerinin günlük çıktısını artırır.

Güvenlik Koruma Sistemi

Operatörün güvenliğini sağlamak için güvenlik korumaları, acil durdurma ve otomatik arıza alarmı ile donatılmıştır
