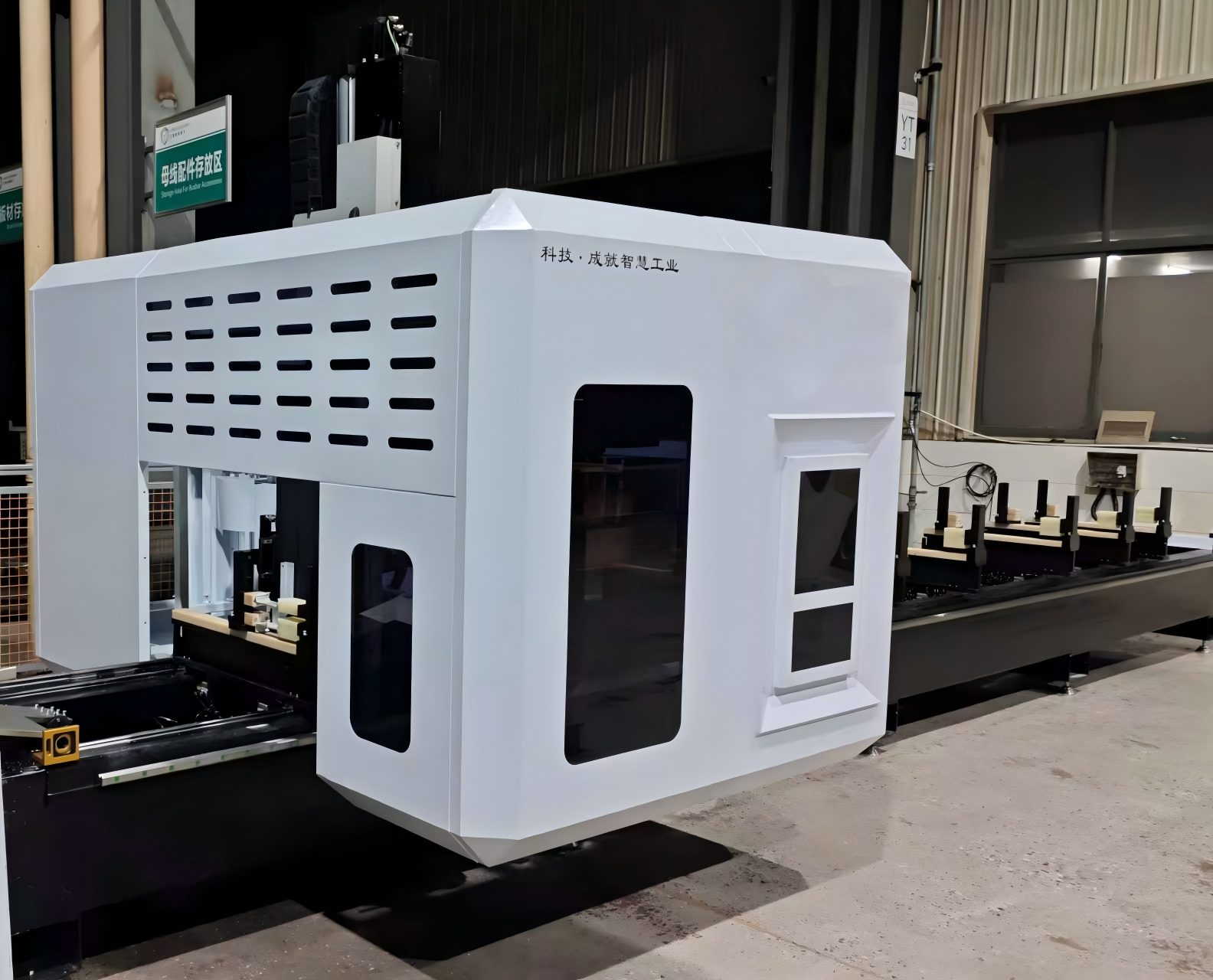

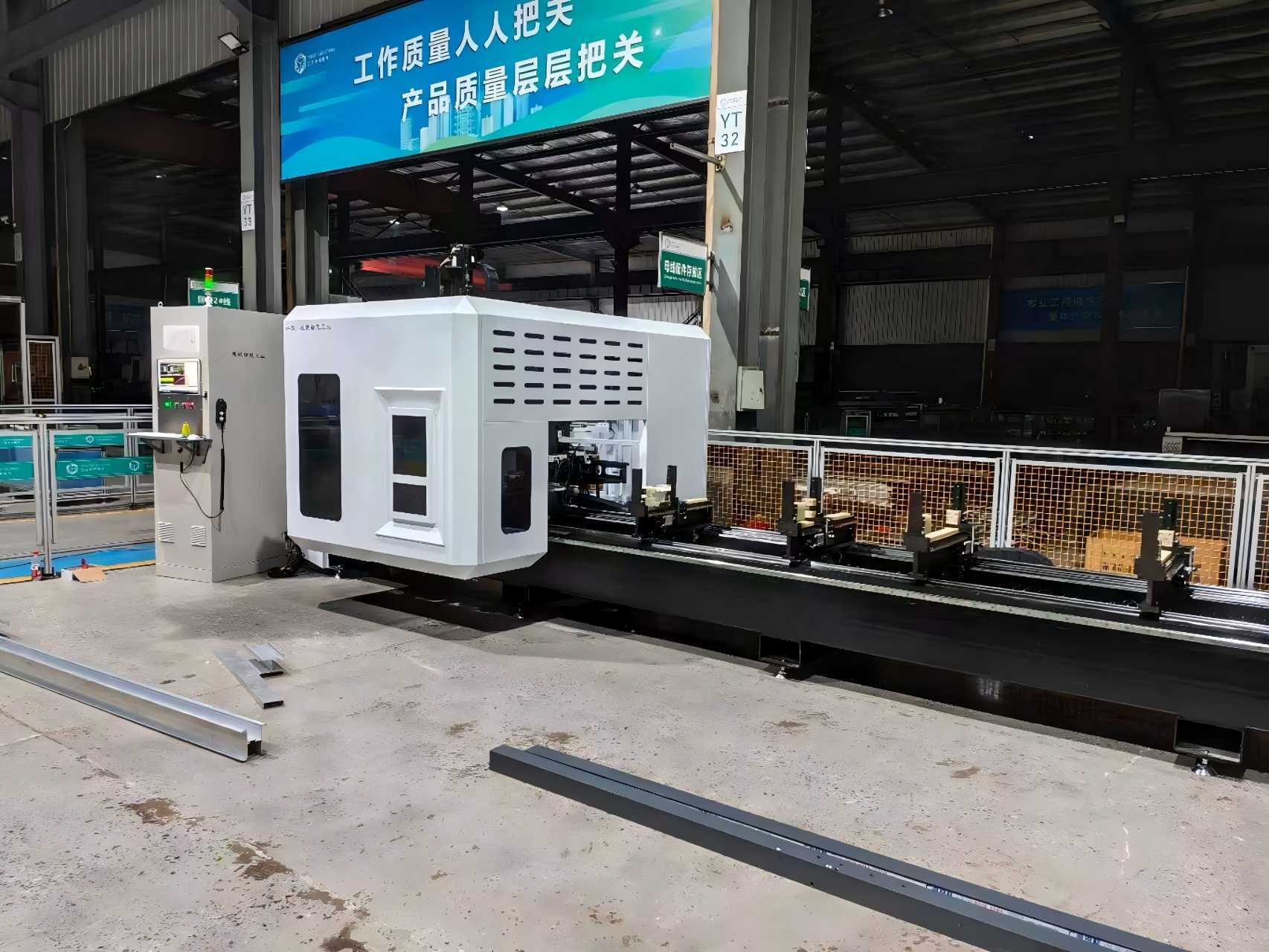

Giydirme Cephe İmalatı için Yüksek Hızlı 5 Eksenli Portal İşleme Merkezi

Yüksek Sertliğe Sahip 5 Eksenli Portal İşleme Merkezimiz, mimari giydirme cephe ve cephe endüstrisi için özel olarak üretilmiştir. Geniş formatlı alüminyum profillerin, birleştirilmiş perde duvar panellerinin ve karmaşık geometrilerin ±0,05 mm konumlandırma doğruluğu ile işlenmesinde mükemmeldir. Yüksek hızlı frezeleme, delme, kılavuz çekme ve kesme için tasarlanan bu ürün, üstün yüzey kalitesi sağlarken üretim verimliliğini de önemli ölçüde artırır. Kapsamlı satış sonrası destek ile CE sertifikalı.

Temel Özellikler

• 5 Eksenli Eşzamanlı İşleme – Karmaşık cephe geometrileri ve 3D konturlar için idealdir.

  Ağır Hizmete Uygun Köprü Yapısı – Uzun vadeli doğruluk için yüksek sertlik ve mükemmel titreşim sönümleme.

  Geniş Format İşleme Alanı – Büyük boy giydirme cephe panellerini, dikmeleri ve traversleri destekler.

  Yüksek Hızlı Mil – Alüminyum ve çelik profil işleme için optimize edilmiştir.

  Otomatik Takım Değiştirici (ATC) – Arıza süresini azaltır ve üretkenliği artırır.

  Kullanıcı Dostu CNC Sistemi – Ana akım CAD/CAM yazılımıyla uyumludur.

  Özelleştirilebilir Yapılandırma – Küresel yüklenicilere yönelik OEM/ODM çözümleri mevcuttur.




Teknik Özellikler

Nasıl Çalışır?

CAD/CAM girişi

Giydirme cephe paneli veya alüminyum profil öncelikle CAD (LogiKal, SchüCal, SolidWorks vb.) ortamında modellenir.

CAM yazılımı, 3D modeli kesme açıları, ilerleme hızları, iş mili hızı ve takım değiştirme sırası dahil olmak üzere takım yollarına ve G koduna dönüştürür.

2. İş parçasını kelepçeleyin

Uzun alüminyum / çelik giydirme cephe profilleri veya büyük cephe panelleri, CNC kontrollü hareketli kelepçeler kullanılarak makine yatağına sabitlenir.

Çarpışmaları önlemek ve parçayı deformasyon olmadan tutmak için kelepçeler otomatik konumlanır.

3. Portal yapısı X / Y yönünde hareket eder

Makine köprü tipi bir portal kullanıyor:

X ekseni = portal profil/panelin uzunluğu boyunca hareket eder

Y ekseni = işleme kafası genişlik boyunca hareket eder

Z ekseni = iş mili yukarı/aşağı hareket eder

Bu, büyük boy giydirme cephe parçaları için geniş, açık bir çalışma alanı sağlar.

4. İki döner eksen iş milini yatırır

X/Y/Z'ye ek olarak makinede şunlar bulunur:

A ekseni = X etrafında eğim

C ekseni = Z etrafında döndürme

(veya kafa tasarımına bağlı olarak B/C)

Böylece iş mili, parçayı açmadan bileşik gönyeleri, açılı drenaj deliklerini, 3 boyutlu cephe hatlarını ve yan özellikleri kesebilir.

5. 5 eksenli eşzamanlı kesme

CNC kontrol cihazı doğrusal + döner eksenleri birlikte çalıştırır.

Takım yüzeye en iyi açıda kalır → daha pürüzsüz yüzey, daha az titreşim, yeniden sabitleme gerektirmez.

Tek kurulumda tipik işlemler:

Parmak frezeleme

Delme / kılavuz çekme

Kanal açma

Gönye kesme

Testere bıçağı kesme

Karmaşık cepheler için 3D kontur frezeleme

6. Otomatik takım değiştirme

Aletler bir depoda saklanır (matkaplar, parmak frezeler, kılavuzlar, testere bıçakları).

ATC program sırasında takımları otomatik olarak değiştirir, böylece bir giydirme cephe profili operatör müdahalesi olmadan tamamen işlenebilir.

7. Süreç içi kontrol ve çıktı

Problar/kodlayıcılar pozisyonu ve takımın durumunu kontrol eder.

CNC, sapmaları gerçek zamanlı olarak telafi eder.

Sonuç: montaja hazır, doğru deliklere, oluklara ve karmaşık açılara sahip, bitmiş bir perde duvar dikmesi, vasistas veya cephe paneli.

Ana Uygulama Kapsamı

için tipik uygulamalarGiydirme Cephe için 5 Eksenli Portal İşleme Merkezikatmak:

1. Yüksek katlı bina birleştirilmiş alüminyum giydirme cephe çerçeveleri
2. Gizli çerçeveli ve açık çerçeveli cam cephe ekstrüzyonları
3. Giydirme cephe köşe birleşimleri ve özel şekilli cephe profilleri
4. Güneşlenme odası, tavan penceresi ve geniş alüminyum pencere ve kapı profilleri
5. Nokta destekli cam giydirme cephe alüminyum destek braketleri
6. Endüstriyel alüminyum cephe ve dekoratif çelik duvar profilleri
7. Havacılık ve uzay hafif alüminyum profilleri (sektörler arası uyumlu)

Uygun hammaddeler: 6063 alüminyum alaşımı, içi boş ekstrüzyonlar, katı alüminyum, ince duvarlı çelik, PVC mimari profiller.

Uygulama Senaryoları

Birleştirilmiş Giydirme Cephe Üretimi

Mimari Cephe Panelleri

Alüminyum Orta Kayıtlar ve Vasistaslar

Karmaşık Giydirme Cephe Geometrisi

Cam Giydirme Cephe Oluk İşleme

Çelik Giydirme Cephe Yapısal Çerçeveleri
